Installation de mon tableau éléctrique et domotisation
Ce sujet comporte 5 messages et a été affiché 454 fois
Lancer un nouveau sujet
Env. 10 message
Bonjour,
Nous faisons construire une piscine et je souhaite l’automatiser notamment en z-wave.

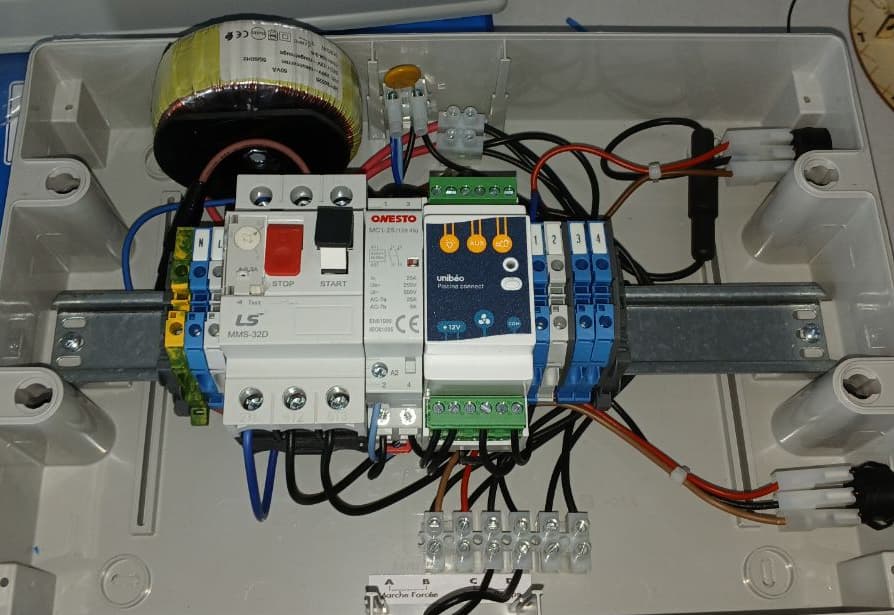

Nous avons eu un boitier fourni par Unibeo :
J’ai créé mon propre tableau mais j’ai peur d’avoir fait quelque chose de travers n’étant pas expert en électricité.
Pensez-vous que mon câblage et que mes équipements sont bons ?
Savez-vous à quoi peut servir le condensateur orange en haut au milieu de la photo qu’Unibeo a installé ? Je me suis dit que c’était pour la pompe mais je pense qu’elle possède son propre condensateur beaucoup plus gros.
Si quelqu’un qui a de bonnes connaissances en électricité peut me confirmer si c’est bon ou me m’indiquer mes erreurs.
J’espère ne pas avoir fait de bêtises !
J’ai vu aussi qu’il fallait protéger la lampe LED avec un fusible 4A (donc le placer entre le transfo 12V et la lampe LED 12V). Je n’ai trouvé que des fusibles à lame (comme dans les voitures). Mais sachant qu’il n’y a que 2 embouts métalliques, je suppose qu’il faut le placer sur un seul fil ? Car j’ai deux fils qui partent du transformateur 12V à la LED 12V AC.
Le schéma électrique des relais shelly :
Un énorme merci d’avance
Anakin
Nous faisons construire une piscine et je souhaite l’automatiser notamment en z-wave.
Nous avons eu un boitier fourni par Unibeo :
J’ai créé mon propre tableau mais j’ai peur d’avoir fait quelque chose de travers n’étant pas expert en électricité.
Pensez-vous que mon câblage et que mes équipements sont bons ?
Savez-vous à quoi peut servir le condensateur orange en haut au milieu de la photo qu’Unibeo a installé ? Je me suis dit que c’était pour la pompe mais je pense qu’elle possède son propre condensateur beaucoup plus gros.
Si quelqu’un qui a de bonnes connaissances en électricité peut me confirmer si c’est bon ou me m’indiquer mes erreurs.

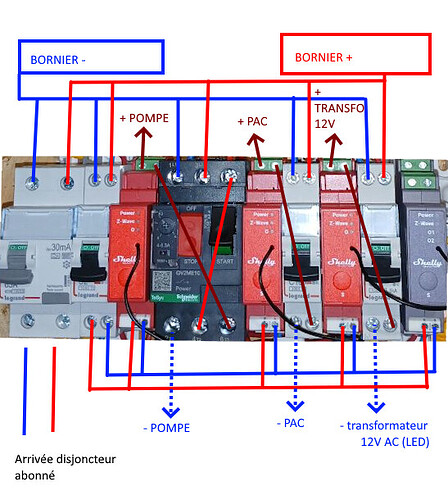

- Tous les fils du haut des disjoncteurs vont au bornier (+ et -) alimenté par le différentiel.
- Tous mes shelly sont reliés au même disjoncteur C2 pour les protéger.
- Le disjoncteur C10 sert à la lampe LED (12V AC). Il y a donc un transformateur 12V entre le disjoncteur et la lampe.
- Le disjoncteurs C16 sert à la PAC (pompe à chaleur)
- Le disjoncteur moteur sert pour la pompe (monophasée)
J’espère ne pas avoir fait de bêtises !
J’ai vu aussi qu’il fallait protéger la lampe LED avec un fusible 4A (donc le placer entre le transfo 12V et la lampe LED 12V). Je n’ai trouvé que des fusibles à lame (comme dans les voitures). Mais sachant qu’il n’y a que 2 embouts métalliques, je suppose qu’il faut le placer sur un seul fil ? Car j’ai deux fils qui partent du transformateur 12V à la LED 12V AC.
Le schéma électrique des relais shelly :
Un énorme merci d’avance
Anakin
0
Voir la fiche
Env. 10 message
Ne vous prenez pas la tête pour la fourniture et/ou pose d'une pompe à chaleur de piscine...
Allez dans la section devis pompes à chaleur pour piscine du site, remplissez le formulaire et vous recevrez jusqu'à 5 devis comparatifs de professionnels de votre région. Comme ça vous ne courrez plus après les professionnels, c'est eux qui viennent à vous
C'est ici : http://www.forumpiscine.com/devis_piscine/0-36-devis_chauffage_pompes_a_chaleur_pour_piscine.php
Allez dans la section devis pompes à chaleur pour piscine du site, remplissez le formulaire et vous recevrez jusqu'à 5 devis comparatifs de professionnels de votre région. Comme ça vous ne courrez plus après les professionnels, c'est eux qui viennent à vous
C'est ici : http://www.forumpiscine.com/devis_piscine/0-36-devis_chauffage_pompes_a_chaleur_pour_piscine.php
Env. 10 message
0
Env. 10 message
0
Env. 2000 message
Bonjour Anakins14
Visiblement votre lien ne fonctionne pas
Vous pouvez regarder sur ce lien pour les photos :
http://www.forumpiscine.com/forum/t21-aide_mettre_des_photos.php
Bonne journée
