Bonjour à tous!

Je monte ma piscine moi même et jusque là je trouvais toujours mes réponses dans les notices ou vidéos youtube.

J’en suis à l’étape de l’électricité notamment au coffret électrique mais c’est à cette étape que je bloque faute de connaissances…

J’ai un coffret électrique TIMÉO CONNECT de chez CCEI.

Je dois relier à ce coffret :
-pompe
-eleclairage
-PAC poolex jetline 95
-régulateur chlore POOLEASY
-régulateur PH POOLEASY de chez AVIDY

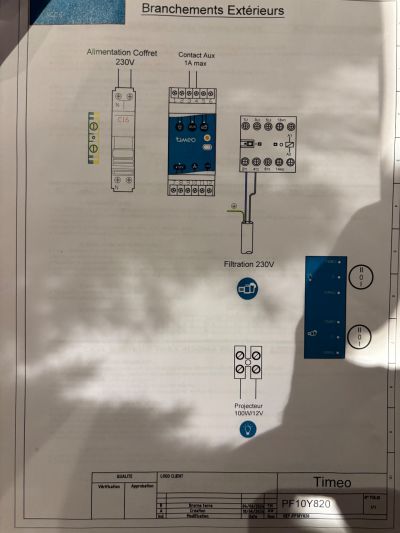

Visiblement mon coffret est prêt pour une installation basique (pompe et éclairage)

Mon tableau est alimenté par un 3g6m2 inter 32A et différentiel 30mA

Si une personne qui maitrise l’électricité pourrait m’aider dans le câblage des équipements de traitement de l’eau et de la PAC, je suis preneur…

Si certains ont des montages identiques au miens j’en suis aussi preneur!!!

Merci beaucoup pour votre précieuse aide!!




0
Messages : Env. 10
Dept : Pas De Calais
Ancienneté : moins d'1m

Env. 2000 message
Ne vous prenez pas la tête pour la construction d'une piscine...

Allez dans la section devis création de piscine du site, remplissez le formulaire et vous recevrez jusqu'à 5 devis comparatifs de pisciniers de votre région. Comme ça vous ne courrez plus après les pisciniers, c'est eux qui viennent à vous

C'est ici : http://www.forumpiscine.com/devis_piscine/0-74-devis_creation_de_piscine.php

Env. 2000 message
Bonjour

Il vous faut une ligne (câble,fils) par appareil externe, c'est la première étape.
Il vous faut un disjoncteur pour la pompe a chaleur et au minimum un autre pour le traitement.
Un disjoncteur par appareil est préférable pour découpler les fonctions, soit 5 au total.
La pompe a chaleur est autonome et peut se raccorder directement sur son disjoncteur, son capteur de débit se chargera du démarrage (et de l’arrêt).
Le traitement peut s'asservir a la pompe grâce aux contacts restants du relais (voir schéma) et/ou a un détecteur de débit.

Cordialement
0
Messages : Env. 2000
Dept : Dordogne
Ancienneté : + de 2 ans

Env. 10 message
Merci beaucoup Jeff!

J’ai relu le livret de la PAC mais ils ne parlent pas de détecteur de débit intégré qui coupe la pompe… le seul sujet abordé dans la notice est la possibilité d’asservir la pompe à la PAC par alimentation de la pompe sur la PAC.


Concernant l’alimentation du traitement de l’eau PH et Redox. J’ai un câble d’alimentation avec une prise. Je vais installer 2 prises plexo à proximité pour éviter d’avoir à couper les prises pour la garantie. Mais j’ai un second câble avec 2 fils (rouge et noir). C’est de câble là qu’il faut utiliser pour asservir le traitement de l’eau à la pompe?

Je me repique directement sur le module Bluetooth?

J’ai sous estimé la complexité de cette partie… la plomberie est plus simple à comprendre 😏😉

Merci beaucoup!!
0
Messages : Env. 10
Dept : Pas De Calais
Ancienneté : moins d'1m

Env. 2000 message
Hello

MathieuH62110 a écrit:J’ai relu le livret de la PAC mais ils ne parlent pas de détecteur de débit intégré qui coupe la pompe… le seul sujet abordé dans la notice est la possibilité d’asservir la pompe à la PAC par alimentation de la pompe sur la PAC.

Oui, chacun tire la couverture a soi faut-il croire, il n'y a pas d'asservissement possible de la PAC au programmateur mais la PAC peut lancer la filtration.

Il vaut mieux ne pas couper brutalement l'alimentation de la PAC car elle gère un processus d’arrêt et de mise en marche selon une procédure.

Il y a 10 capteurs qui pilotent la marche de la pompe, le premier est le détecteur de débit qui permet ou non tout le reste, c'est le seul moyen d'asservir la PAC a la filtration.

Maintenant vous avec le choix, la PAC pilote ou bien la filtration pilote ou bien les 2 a la fois.

Beaucoup de monde moi y compris laissent la PAC asservie au débit, c'est le plus simple a installer et a gérer.

MathieuH62110 a écrit:
Concernant l’alimentation du traitement de l’eau PH et Redox. J’ai un câble d’alimentation avec une prise. Je vais installer 2 prises plexo à proximité pour éviter d’avoir à couper les prises pour la garantie.

C'est une possibilité mais je ne crois pas que la garantie soit mise en cause, un câble branché directement sur un disjoncteur de petit calibre est plus efficient, a vous de voir.

MathieuH62110 a écrit:
Mais j’ai un second câble avec 2 fils (rouge et noir). C’est de câble là qu’il faut utiliser pour asservir le traitement de l’eau à la pompe?
Je me repique directement sur le module Bluetooth?

Oui, a connecter sur un contact sec du relais et/ou un détecteur de débit et/ou le contact sec du module (AUX)

a vous de voir, ce que vous souhaitez

Le contact "AUX" du module vous permet un pilotage du traitement et peut même forcer la filtration, le contact du relais garanti que la pompe est en marche, le détecteur de débit garanti que l'eau circule dans la tuyauterie de traitement.

MathieuH62110 a écrit:
J’ai sous estimé la complexité de cette partie… la plomberie est plus simple à comprendre 😏😉

C'est la même chose, la circulation d'eau est remplacée par la circulation de courant électrique.
Personnellement je préfère l'électricité, ça fuit moins !

Cordialement
0
Messages : Env. 2000
Dept : Dordogne
Ancienneté : + de 2 ans
