Quel panneaux solaire pour ma pompe de filtration

Bonjour
D'après vos photos il s'agit d'une pompe alimentée en courant continu de 72V (maxi 150V) et de puissance 1200W.
Il faut donc au moins 1500Wc de panneaux (3 de 500 ou 4 de 400W) et ne pas les brancher n'importe comment car il faut que le voltage et l'ampérage corresponde à celui demandé sur la notice votre contrôleur de pompe. Le voltage d'un panneau est plus ou moins 40V.

J'ai vu sur le forum photovoltaïque que vous avez déjà posé la question.

GB83

Merci pour la réponse oui jai mis un post ,mais je voudrais savoir si je peut mettre n'importe quel panneaux de 550 w ou si il faut allez cherche des choses spécifique ou le premier fera affaire
jai compris qu'il me faut surdimensionné mes panneaux par rapport a ma pompe afin de compense les pertes divers
17A sur le contrôleur cela veux dire quoi il me faut des panneaux qui dépasse pas les 17A
elec et moi

Je pense que tu as un système équivalent
https://www.wccsolar.net/product-page/kit-solar-1200w-depura[...]2v-31-19-1200w/?lang=fr

là on te conseille 4 panneaux de 450W, deux groupes de deux panneaux en série puis en parallèle.

mais bon c'est pour l'Espagne, en France vas falloir beaucoup plus je pense !
mais comme l'as expliqué GB83 sur un autre topic, un panneau indiqué 450W c'est ce qu'il produit en labo, en réalité il vas produire moins et surtout pas uniformément depuis le matin 8h jusqu'au soir 18h en été.

ici, tu as un site qui te donne une approximation de la production solaire en fonction de ton adresse.
https://globalsolaratlas.info/detail?c=46.107948,5.967928,11[...]8&pv=small,180,36,3

en bas tu as un tableau qui te donne la production mois par mois et heure par heure.
tu peux changer la puissance, l'adresse, l'orientation dans CHANGE PV SYSTEM.

tu vois qu'avec 3KWC de panneaux tu peux juste faire tourner ta pompe de 10h à14h en gros durant la saison!

donc je vois mal comment tu vas faire tourner ta pompe pendant une grosse partie de la journée surtout que ton régulateur accepte un maximum de 150V x 17A soit 2550W de panneaux montés en série et/ou parallèle ?

le 150V est la somme des tension en circuit ouvert à ne pas dépasser, la tension en circuit ouvert d'un panneau est indiqué dans sa doc.

et puis tu fais comment pour un traitement choc ou autre qui demande 24h de pompage d'affilé ?

Bonjour,
Brouns64, tout à fait d'accord sur le fonctionnement d'un tel matériel il en faudra des Watts Crête pour un appareil de 1,2KW.
Personnellement, j'étudie un kit de 2KWc mais avec micro-onduleur, ça va gommer la consommation de ma pompe VS de piscine (250 Wh à 1500 tr/mn) et d'autres appareils de 8h à 17h mais ma pompe tourne de 6h30 à 22h pour l'instant et en cas de nuages elle ne s'arrêtera pas (de plus je suis dans le Var).
Pour rentabiliser du photovoltaïque en France sur le court terme, il faut étudier sa consommation moyenne entre 8h et 18h et prendre un kit qui permet de la compenser.
Bon ça ne va pas résoudre le problème de JBug...
Il faut que Jbug retourne sur le forum photovoltaïque, il y a des cadors qui lui expliqueront comment à partir d'un kit de 3 à 6 kWc on peut router tout ou partie de la production sur un seul appareil (mais là c'est spécial c'est du courant continu): ça ne va pas être une usine à gaz mais une usine à leptons.
GB83

Merci pour vos remarque je prends quoi comme panneaux m’importe le quel vous savez vous ????
Pour info j’ai surdimensionner la pompe Par rapport à ma piscine merci

Bonjour,

D'après ce que j'ai compris mais je ne suis pas pro (le vendeur de votre pompe aurait pu vous informer !) il faut prendre à minima 4 panneaux et en brancher 2 en parallèle et 2 en série c'est à dire de les mettre en série 2 à 2 (le moins d'un panneau avec le + de l'autre) puis de relier les 2 groupes de panneaux en parallèle (les - ensemble et les + ensemble avec raccords Y).

Vu la puissance de votre pompe il vaut mieux prendre des panneaux très performants (la dernière techno est Topcon bifaciaux) il existe des panneaux de 500Wc (DMEGC) la tension de votre système serait de l'ordre de 80 Volts par contre l'intensité max pourrait dépasser 24A supérieure aux 17A max de votre contrôleur mais même si on met 2 panneaux de 400 ou 450W en série on peut obtenir une intensité max supérieure à 20A, ce n'est pas très logique cette spécification de contrôleur.

Comme il a été dit plus haut cela risque d'être un investissement à perte (plus ou moins 700€ de panneaux, fixations et raccords) pour une plage de fonctionnement de la pompe minime.

Je pense que vous aurez du mal à trouver plus d'aide ici pour une installation aussi spécifique.

GB83

Jbug
bonjour,

pas la peine d'acheter des panneaux, cela ne marcheras pas, sauf sur une très courte partie de la journée.

même avec le modèle de pompe à 900W et 2000W de panneaux tu ne peux fonctionner qu'une petite partie de la journée.

je n'ai pas trouvé la doc de ton régulateur, mais ici tu as un autre modèle où l'on indique les panneaux à mettre (page 3 montage 26 avec des panneaux 340W)
l'important est de respecter la tension maxi de 150V et le courant maxi de 17A dans l'assemblage des panneaux.
le plus compliqué étant de trouver les bons modèles de panneaux !

https://www.inverter.com/doc/Solar-water-pump-external-dc-co[...]troller-user-manual.pdf

mais si ton régulateur permet de diminuer la vitesse de la pompe, là tu pourrais tourner plus longtemps à petite vitesse (donc consommer moins), passer en grande vitesse pour des skimmages de temps en temps, là cela pourrais marcher bien plus longtemps dans la journée ?
mais toujours pas 24h en cas de besoin !

je pense que ce type de matériel est plutôt adapté à faire fonctionner ponctuellement un forage comme l'exemple du site qu'une pompe de piscine !

Honnêtement comme dis GB83, la meilleure solution pour économiser un peu d'électricité sur la piscine est de mettre des panneaux avec micro onduleurs intégrés, il en existe tout prêt à brancher sur une prise et tout reste en 230V.

pour ton système en 72VDC, je ne pourrais pas plus te renseigner.

Bon je viens de finir installation ca marche très
bien

Bonjour

Finalement vous avez installé quel type de panneaux ?

J'ai également réalisé une pergola photovoltaïque de 4 panneaux de 500W depuis ce post (investissement PV 900€).

Avec 2 kWc installé, ma consommation électrique globale  est passée de 9-10 kWh/jour à environ 3,5 kWh/j (à partir d'Avril).

GB83

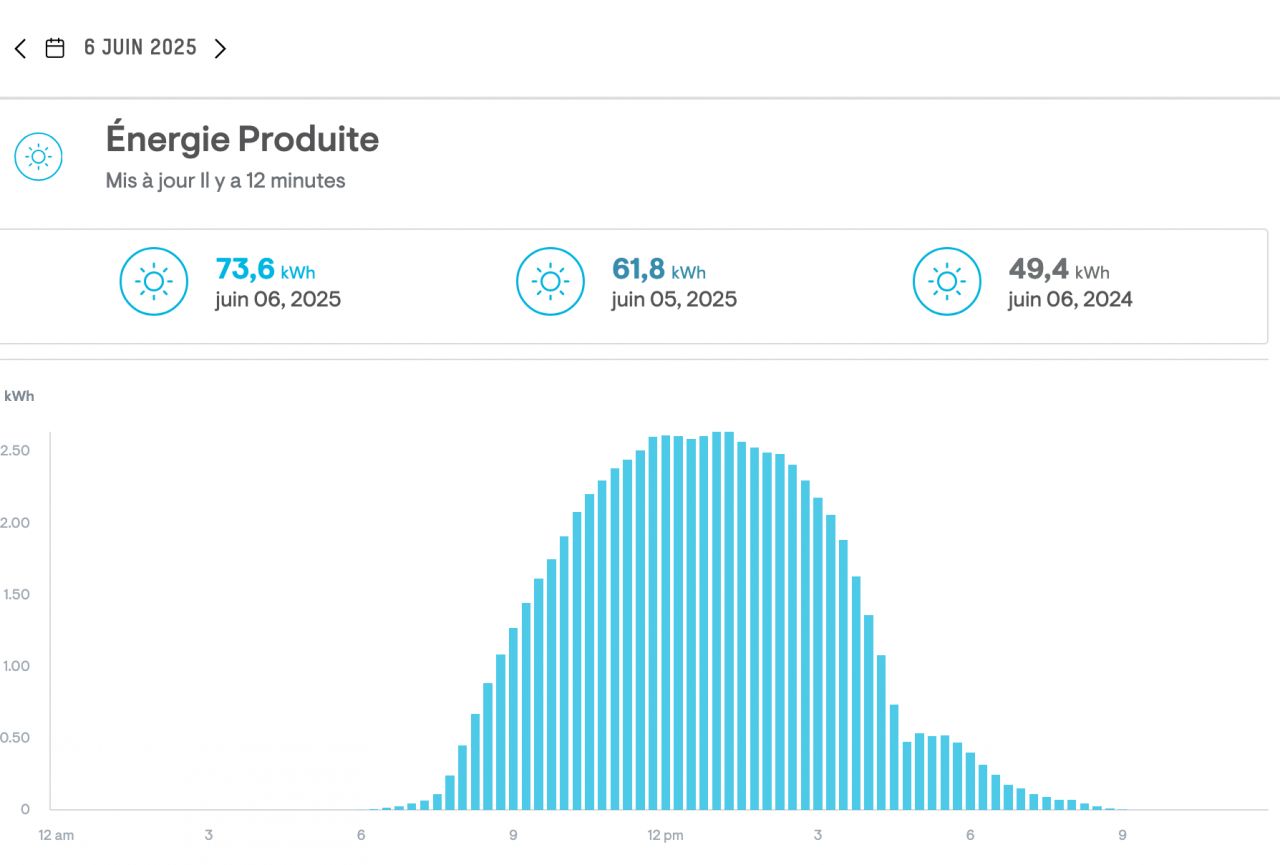

Avec une pompe qui fonctionne 16h ou plus par jour, l'alimentation en direct de la pompe ne suffira pas à effacer 100% de sa consommation, puisque même en Juin , proche du solstice d'été (21 Juin cette année), la production photovoltaïque n'est significative que de 8h00 à 17h00 dans le meilleur des cas (grand ciel bleu, le 6 Juin) :

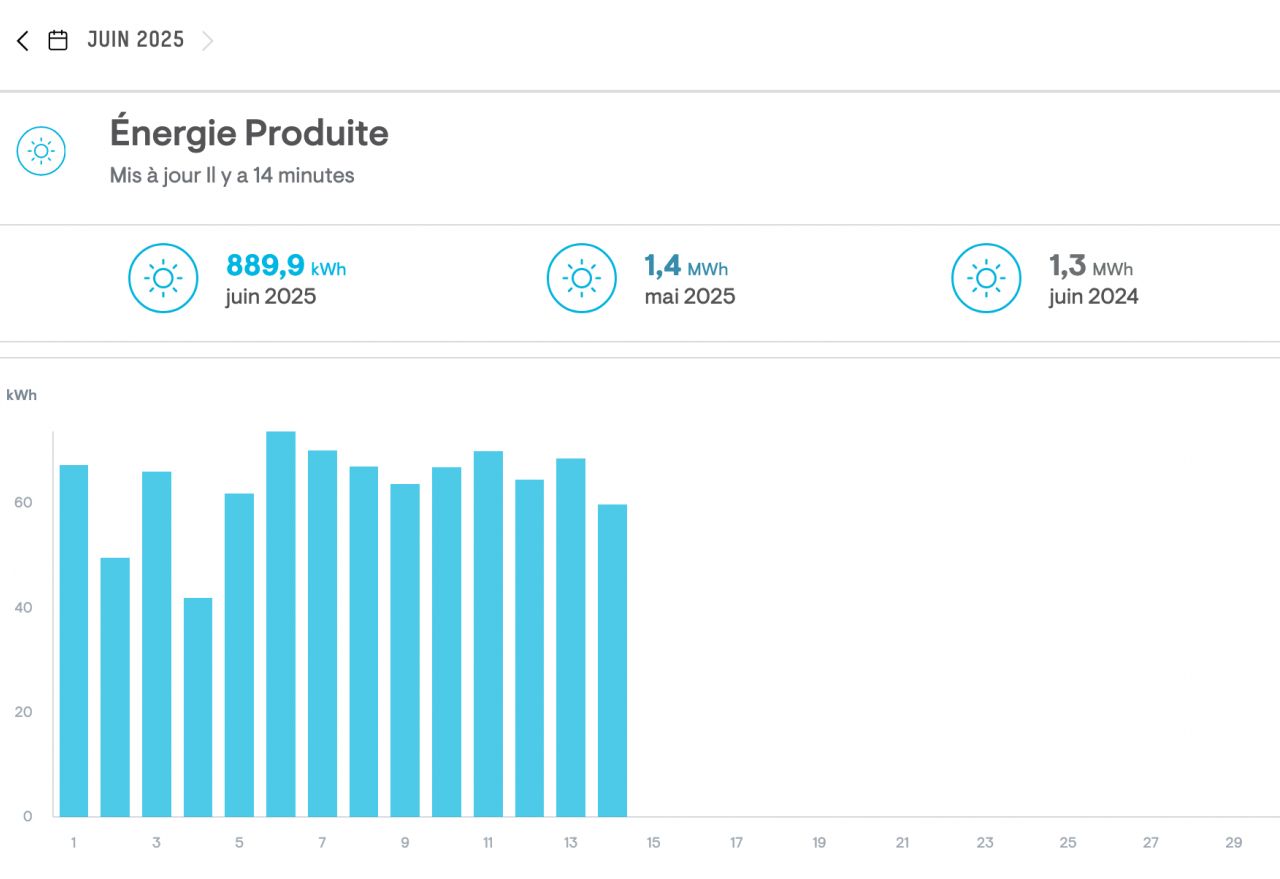

Qui plus est, sans même parler de pluie ou d'orage, la couverture nuageuse variable diminue d'au moins 20-30% en moyenne sur 1 mois la valeur maximale :

Donc pour effacer 100% la consommation d'une pompe, il vous faut un système de stockage/lissage, par exemple le système de batterie virtuelle proposé par MyLight.
Vous pourrez ainsi consommer de nuit, ou les jours de pluie, vos excédents de production accumulés pendant les beaux jours. Attention, n'espérez pas consommer l'hiver vos excédents d'été, ce ne serait pas rentable.
A noter que la valeur crête de 73,6kWh produite le 6 Juin et affichée plus haut correspond à un système à 31 panneaux, mélange de 425Wc et 500Wc, posés au sol (avec effets d'ombre des arbres avoisinants), à la latitude d'Aix-en-Provence.

Je fais juste fonctionne ma pompe avec des 3 panneaux solaires sont que pour ma pompe de 1100w voc 72v 150 V. cela fonctionne de 6h a 20h ca me va bien
j’ai un débit de env 30 m3 heure avec un grand soleil
Et 20 m3 avec des nuages

DMEGC Solar - 3 Panneaux solaire 440 Wc, biverre, bifacial, transparent, cadre noir

Jbug a écrit:

Je fais juste fonctionne ma pompe avec des 3 panneaux solaires sont que pour ma pompe de 1100w voc 72v 150 V. cela fonctionne de 6h a 20h ca me va bien
j’ai un débit de env 30 m3 heure avec un grand soleil
Et 20 m3 avec des nuages

Vous avez de la chance, j'ai 4 panneaux de 500W, à 20h j'ai actuellement (Juin) une production de 100W et avec des nuages ou de la pluie entre 50W et 400W, je ne vois pas comment je pourrais faire fonctionner une pompe de 1100W...(à fortiori qui donnerait 30m3/h) avec mes panneaux.
Ce doit être une technologie très particulière.
GB83

+1
Comme détaillé plus haut, à 20h ma production est quasi-nulle (<100W), même avec mes 31 panneaux 425/500Wc.
