Bonjour à tous,
victime d'un pisciniste douteux qui a déposé le bilan et abandonné mon chantier, je me retrouve aujourd'hui sans interlocteur pour comprendre le fonctionnement de ma piscine.
J'ai pu terminer le chantier moi-meme, mais aujourd'hui, j'aimerais revoir la partie electrique pour domotiser le spot, et pouvoir l'allumer, sans aller au local technique.
J'aimerais ainsi savoir, si quelqu'un peut me dire à quoi correspondent chaque élément de ce tableau, et me dire ou je pourrais intégrer un module de type shelly afin de piloter çà à distance ?
Le top du top serait un jour de remplacer le spot blanc, par un spot couleur, pilotable lui aussi à distance.

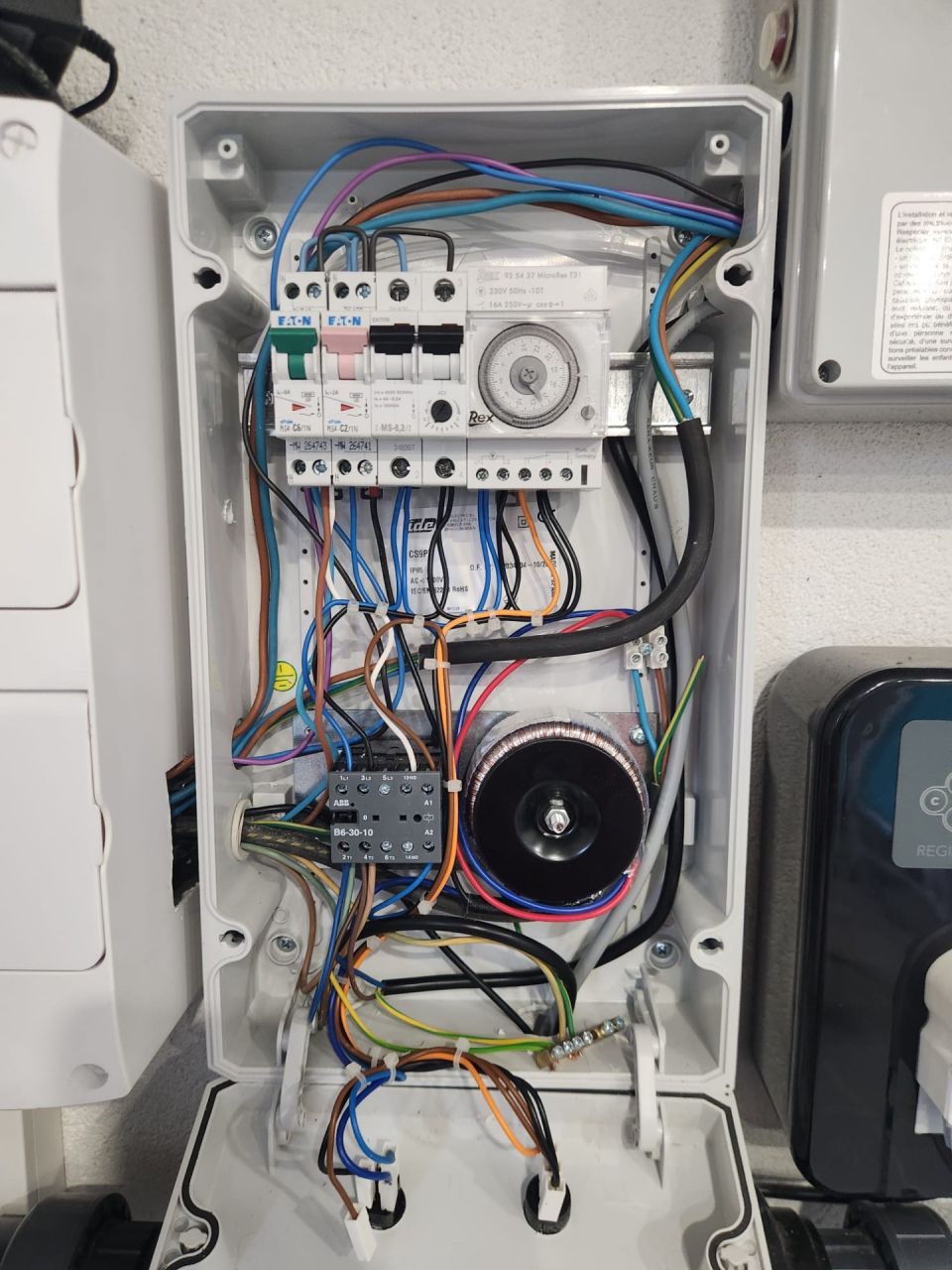

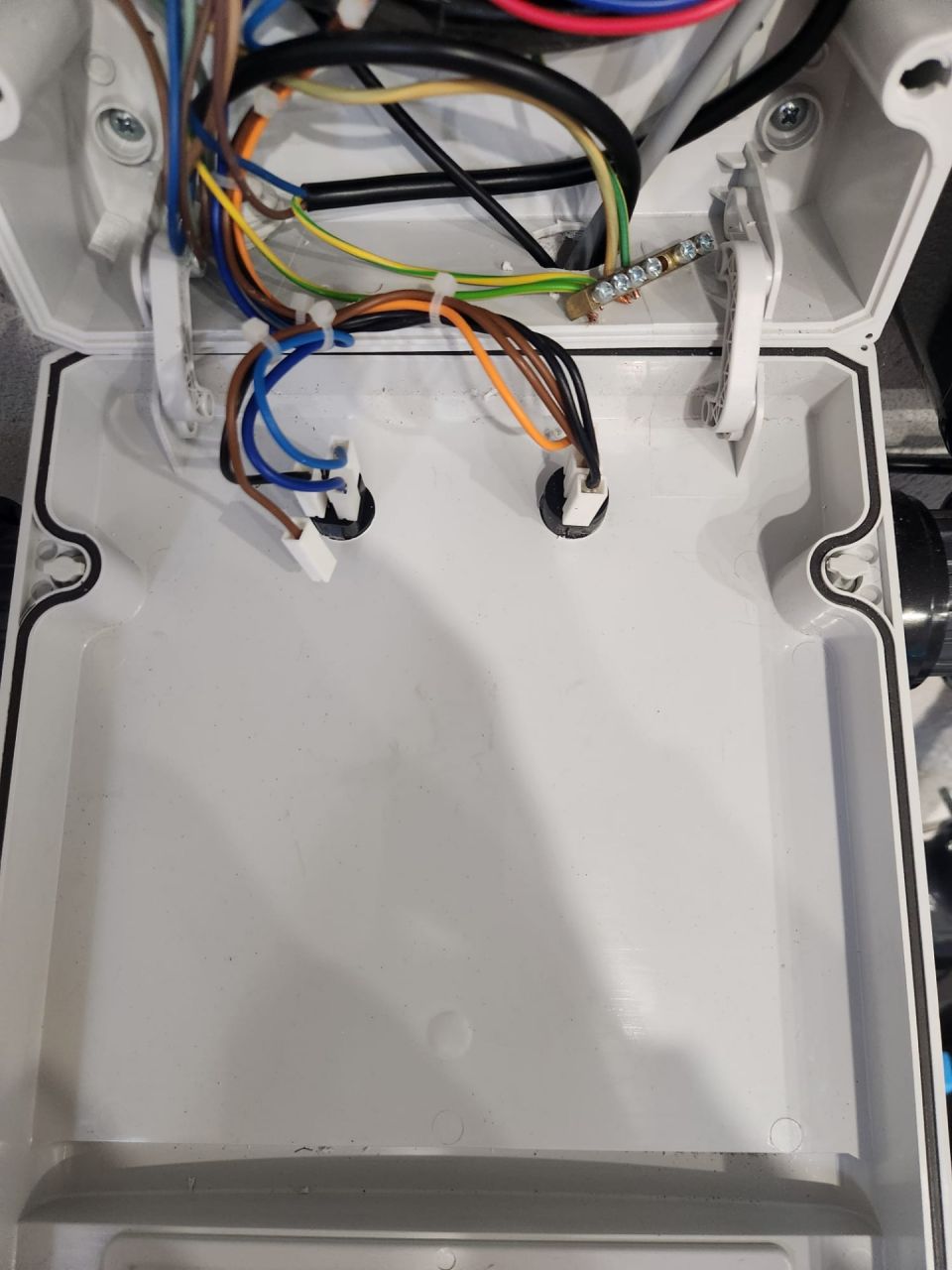

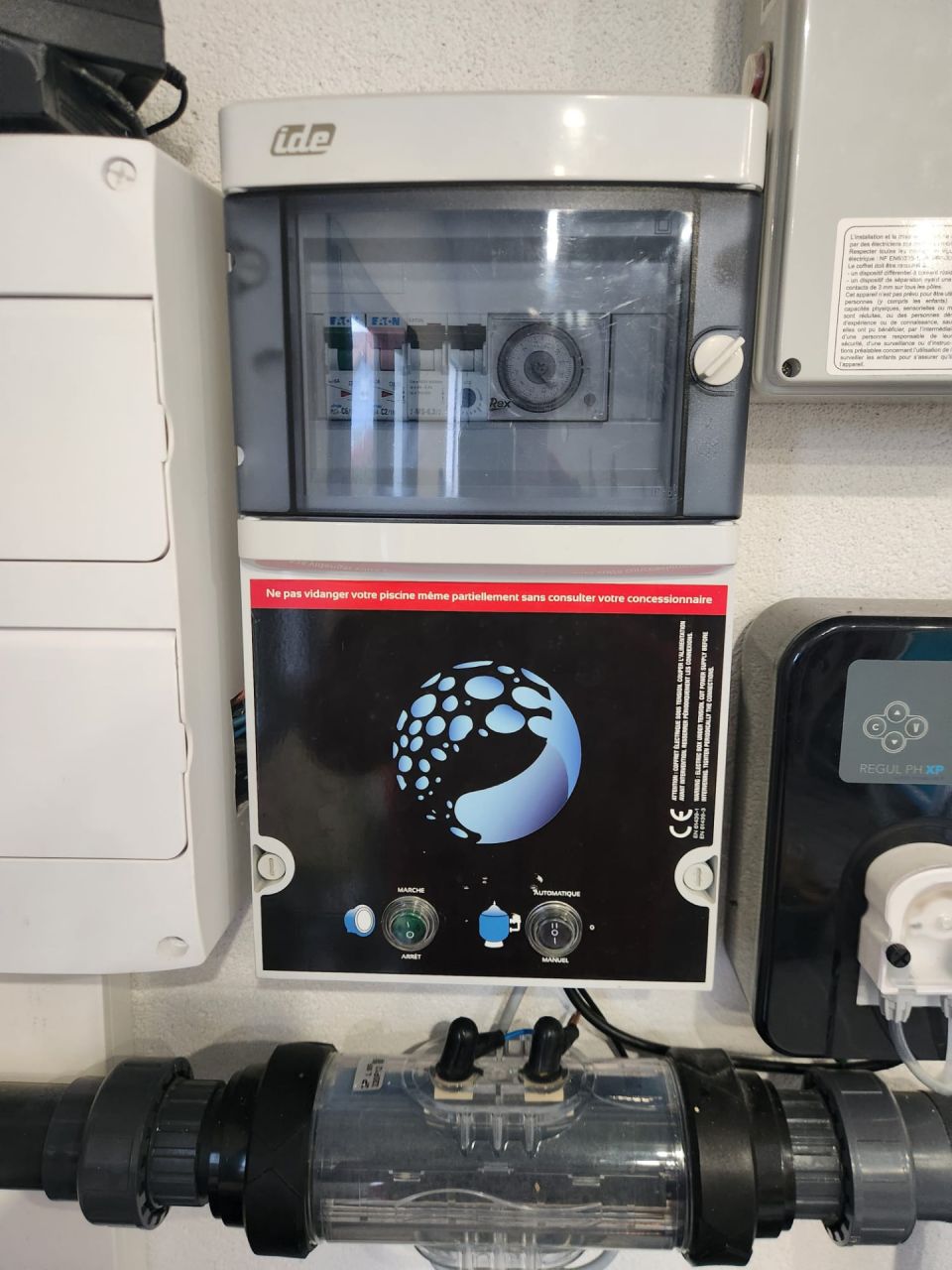

Je joins évidemment quelques photos :
Merci beaucoup pour votre aide
victime d'un pisciniste douteux qui a déposé le bilan et abandonné mon chantier, je me retrouve aujourd'hui sans interlocteur pour comprendre le fonctionnement de ma piscine.
J'ai pu terminer le chantier moi-meme, mais aujourd'hui, j'aimerais revoir la partie electrique pour domotiser le spot, et pouvoir l'allumer, sans aller au local technique.
J'aimerais ainsi savoir, si quelqu'un peut me dire à quoi correspondent chaque élément de ce tableau, et me dire ou je pourrais intégrer un module de type shelly afin de piloter çà à distance ?
Le top du top serait un jour de remplacer le spot blanc, par un spot couleur, pilotable lui aussi à distance.
Je joins évidemment quelques photos :
Merci beaucoup pour votre aide
0
Voir la fiche
Env. 20 message
Ne vous prenez pas la tête pour la construction d'une piscine...
Allez dans la section devis création de piscine du site, remplissez le formulaire et vous recevrez jusqu'à 5 devis comparatifs de pisciniers de votre région. Comme ça vous ne courrez plus après les pisciniers, c'est eux qui viennent à vous
C'est ici : http://www.forumpiscine.com/devis_piscine/0-74-devis_creation_de_piscine.php
Allez dans la section devis création de piscine du site, remplissez le formulaire et vous recevrez jusqu'à 5 devis comparatifs de pisciniers de votre région. Comme ça vous ne courrez plus après les pisciniers, c'est eux qui viennent à vous
C'est ici : http://www.forumpiscine.com/devis_piscine/0-74-devis_creation_de_piscine.php
Env. 20 message
Du coup, après recherche, j'ai trouvé, et réussi à domotiser tout ca.

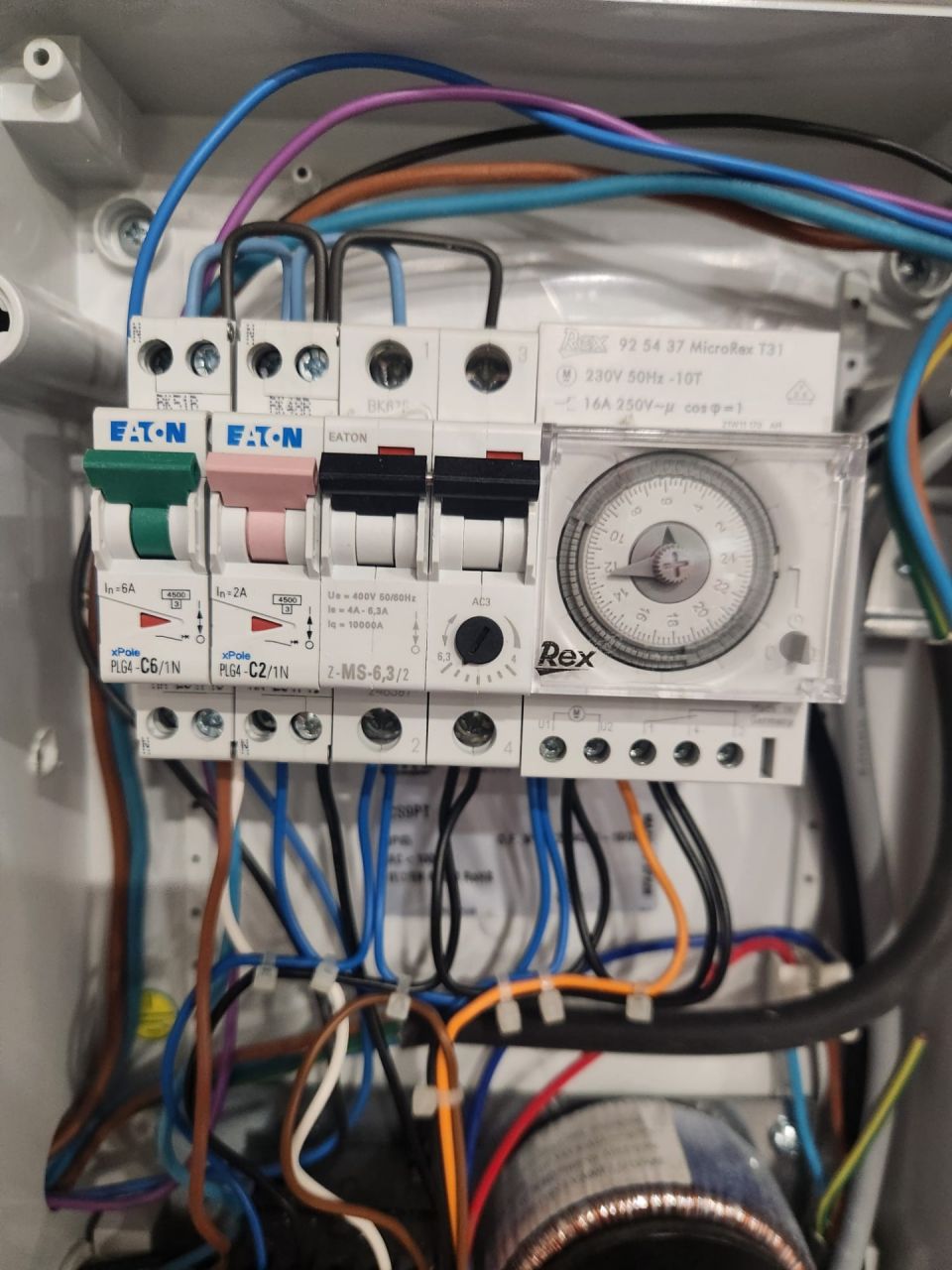

Je ne suis pas sur de tout, mais sur le principe, il y a 3 disjoncteurs (vert, rose, noir).
Le vert protège les 2 autres, le rose en en 2A pour le projecteur, et le 3ème est plus puissant pour la filtration + horloge.
J'ai supprimé l'horologe qui sera remplacée par ma domotique.
Le boitier gris, est un contacteur. Le courant demandé par la pompe est trop important pour l'horloge, du coup, lorsqu'il y a du courant entre A1 et A2 (envoyé par l'horloge), ce contacteur ouvre les contacts entre L1 et T1 et entre L2 et T2 (electrolyseur, phmetre, pompe).
La grosse bobine est unt ransfor 230 -> 12V pour le projecteur.
Les 2 interrupteurs coupent donc les circuits qui alimentent cette bobine, et celui alimente A1/A2. J'ai insréré mon shelly (plus 2PM) à cet endroit, et le tour est joué
Je ne suis pas sur de tout, mais sur le principe, il y a 3 disjoncteurs (vert, rose, noir).
Le vert protège les 2 autres, le rose en en 2A pour le projecteur, et le 3ème est plus puissant pour la filtration + horloge.
J'ai supprimé l'horologe qui sera remplacée par ma domotique.
Le boitier gris, est un contacteur. Le courant demandé par la pompe est trop important pour l'horloge, du coup, lorsqu'il y a du courant entre A1 et A2 (envoyé par l'horloge), ce contacteur ouvre les contacts entre L1 et T1 et entre L2 et T2 (electrolyseur, phmetre, pompe).
La grosse bobine est unt ransfor 230 -> 12V pour le projecteur.
Les 2 interrupteurs coupent donc les circuits qui alimentent cette bobine, et celui alimente A1/A2. J'ai insréré mon shelly (plus 2PM) à cet endroit, et le tour est joué
