Régulation solaire et variateur de puissance Résolu

Bonjour

J'ai installé et utilisé 2 variateurs XSY, le AT1-1500X et le AT2-1500X.

C'est très suffisant pour des pompes de 5A dont je suis équipé, le démarrage se faisant a tension et fréquence progressive et donc puissance progressive, il n'y a pas de pic au démarrage.

2 solutions pour le raccordement du variateur :

1 - le variateur est branché entre le relais et la pompe et est hors tension a l’arrêt et il faut ajouter un shunt avec interrupteur sur la commande externe pour l’arrêt lors de la programmation ou la mémorisation de la vitesse.
2 - le variateur est sous tension permanente et il faut utiliser le relais en contact sec pour lancer la pompe a l'aide de la commande externe.

S'agissant d'un variateur universel le paramétrage permet de personnaliser selon les préférences et/ou les besoins.

Cordialement

Merci pour ta réponse rapide, mais c'est quoi un shunt sur interrupteur? pas trop trouvé sur le net

Hello

solar23 a écrit:

Merci pour ta réponse rapide, mais c'est quoi un shunt sur interrupteur? pas trop trouvé sur le net

Un shunt est un conducteur, un fil électrique entre 2 bornes dédiées a une fonction, la mise en marche par commande externe en l’occurrence.

Ce n'est pas un shunt sur interrupteur mais un interrupteur sur le shunt, bouton selon configuration 1 et contact sec du relais selon configuration 2.

La programmation et la mémorisation de la vitesse doit être faite variateur sous tension et pompe a l’arrêt, d’où l'interrupteur obligatoire en configuration 1.

Cordialement

Pour compléter, le shunt doit se placer entre X et Com et surtout pas l'alimentation qui se fait toujours sur les bornes dédiées.

Ok, excuse mon bas niveau en électricité,  je connaissais shunter mai je n'ai pas fait le rapprochement avec shunt,

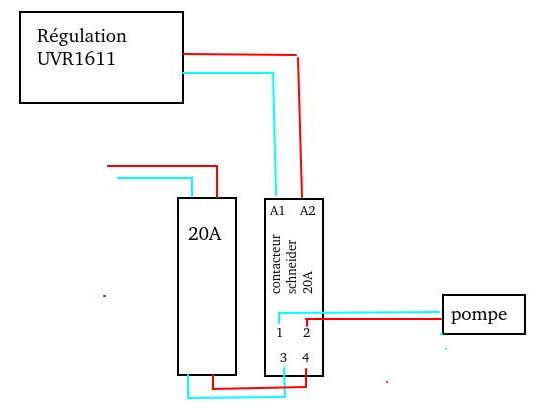

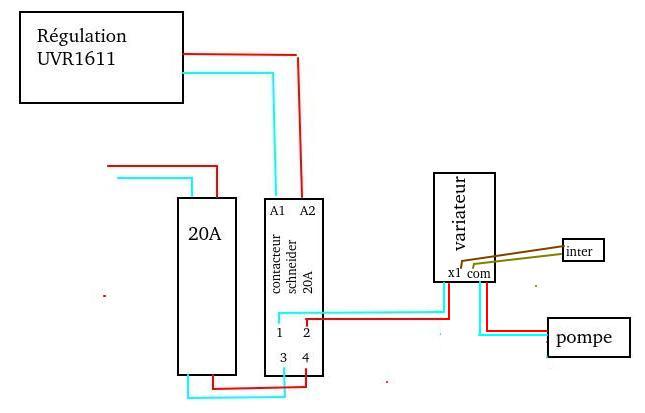

donc, ça donnerait cela

Hello

solar23 a écrit:

Ok, excuse mon bas niveau en électricité,  je connaissais shunter mai je n'ai pas fait le rapprochement avec shunt,

donc, ça donnerait cela

Pas de soucis.
Oui c'est le schéma que j'ai adopté et cela fonctionne parfaitement, sauf que j'ai mis le shunt sur X6 grâce au changement de son affectation dans les paramètres pour avoir les deux connections cote a cote.
Mon programmateur pilote aussi un deuxième shunt pour une deuxième vitesse.

Cordialement

Je complète

C'est le X4 qui est par défaut "Forward rotation control switch"

Superbe merci
y'a plus le commander,
et je pense que je ferais de nouveau appel pour la programmation de ce variateur
bien que je vais vu pas mal d'info sur ce forum

Bonjour,
j'ai installer ce variateur, et pas de problème, au niveau des réglages, les infos sur une autre discussion étaient limpides, mais
la pompe refuse de se lancer à 25, 30hz.
j'ai lu que dans ce cas,il fallait rajouter un relais temporisé à raccorder en x1, x2
mais vu le nombre de relais temporisés différents, je suis perdu.

si vous aviez un modèle à me conseiller, et les branchements et réglages le concernant, ce serait le top
merci

Bonjour

Il y a plusieurs moyens de remédier a la difficulté des moteurs monophasés de démarrer a vitesse réduite, le soucis vient d'un condensateur qui fatigue légèrement rapidement par rapport au neuf.

Le premier est d'exploiter le paramètre 70 a la valeur 1, voir vidéo
https://www.youtube.com/watch?v=8g9MuuTweJY&list=PLUvauC[...]3VUTBH8CH3T&index=5

le deuxième est de modifier la courbe de tension entre la tension minimale souhaitée (exemple 25 Hz) et la tension de démarrage a 35 Hz de 154 V (220 x 35/50) car la tension croit par défaut selon une droite partant de 0 V a 0 Hz jusqu%u2019à 220 V a 50 Hz
Avec :
P00 220 V
P01 50 Hz
P02 154 V
P03 35 Hz
P04 voltage permettant le démarrage a 25 Hz avec une marge de sécurité de 5 a 10% (a essayer en partant de 110 V en augmentant)
P05 25 Hz
P07 25 Hz

Le troisième est de mettre un relais temporisé qui déclenche une vitesse au démarrage de 35 Hz
Avec
P27 35 Hz
P50 a P55 selon la disponibilité (P50 par défaut) a valeur 13 (section speed input 1)
Et le relais qui shunte COM et Xvaleur choisie

Et enfin le quatrième est d'ajouter un petit condensateur en parallèle pour booster le démarrage qui se faisait a 20 Hz au début chez moi avec le condensateur tout neuf mais cela n'a pas duré longtemps.

Je n'ai pas testé le premier

Le deuxième ne demande aussi aucune modification matérielle

Le troisième est la plus facile a programmer en faisant varier uniquement la vitesse de démarrage

Je n'ai pas testé le quatrième

Cordialement

Je viens de paramétré la 2° solution, la pompe à démarrée
je retesterais demain et je te dirais
en tous les cas, merci pour le temps consacré

Hello

Bien, merci pour le retour.

Cordialement

C'est magique, quelques modifs de paramétrage sur ce convertisseur, et ça baigne,
franchement je ne comprends rien à quoi correspondent ces réglages, mais l'essentiel c'est que ça marche.
encore merci
thierry

Hello

C'est la difficulté que l'on rencontre avec ces variateurs universels qui permettent d’être adaptés a tous les usages mais ne le sont pas de but en blanc pour les pompes de piscine en monophasé contrairement aux variateurs "spécial piscine".
J'ai installé une pompe en triphasé avec un variateur de ce type en mono/tri, c'est a dire qu'il transforme le courant monophasé en courant triphasé, et dans ce cas il n'y a rien a faire, cela fonctionne et démarre a toutes les fréquences, c'est la magie du triphasé.

Cordialement

Bonjour,
je reviens sur ce variateur, et j'essaye de le faire fonctionner avec un relais temporisé, et je n'y arrive pas.
j'ai raccordé ce relais en x1-com
j'ai réglé
P50 à 13,
P27 à 45 (c'est la fréquence que je souhaite au démarrage)
P10 à 2
P11 à 2
et il démarrage à 45 hz, mais reste à cette fréquence après l’arrêt du relais.
j'ai remis aux réglages d'origine:
P01 50
P03 25
P05 0
P07 0
p02 sur la doc c'est 110/190 donc je lai laissé à 152
je ne suis vraiment pas doué

Hello

solar23 a écrit:

Bonjour,
je reviens sur ce variateur, et j'essaye de le faire fonctionner avec un relais temporisé, et je n'y arrive pas.
j'ai raccordé ce relais en x1-com

Sur le contact sec normalement ouvert du relais ?

solar23 a écrit:

j'ai réglé
P50 à 13,
P27 à 45 (c'est la fréquence que je souhaite au démarrage)

Bien !

solar23 a écrit:

P10 à 2

Il faut mette P10 a 0 ou 1

solar23 a écrit:

P11 à 2

vous etes sur ? dans ce cas il faut un shunt en Xn et com avec le parametre Pn a 5

solar23 a écrit:

et il démarrage à 45 hz, mais reste à cette fréquence après l’arrêt du relais.

Le variateur mémorise la vitesse en cours lors d'un arrêt sous tension avec le shunt, donc une fois le délai passé au démarrage, descendez la vitesse au régime souhaité et coupez le shunt pour la mémoriser, puis rétablissez le shunt pour relancer la pompe.

solar23 a écrit:

j'ai remis aux réglages d'origine:
P01 50
P03 25
P05 0
P07 0

ok

solar23 a écrit:

p02 sur la doc c'est 110/190 donc je lai laissé à 152
je ne suis vraiment pas doué

ok

Cordialement

Bonjour, merci pour votre réactivité,

Citation:

Le variateur mémorise la vitesse en cours lors d'un arrêt sous tension avec le shunt, donc une fois le délai passé au démarrage, descendez la vitesse au régime souhaité et coupez le shunt pour la mémoriser, puis rétablissez le shunt pour relancer la pompe

les touches haut et bas ou le potentiomètre ne répondent plus pourtant j'ai bien remis P10 à 0 ou 1 et
remis P11 à 0
et donc je ne peux pas effectuer cette manipulation

'et si je debranche ce relais, les touches sont de nouveau opérationnelles
est ce que ce je n'ai pas choisi le bon relais? c'est un telemecanique RE1-LA004 avec les caractéristiques ici:
[url] https://studylib.net/doc/18076629/te-re-1-timing-relays[/url]

Je viens de le tester avec une ampoule, et ce n'est pas tout à fait ce que je voudrais qu'il fasse: l'ampoule s'allume au bout de x temps et non le contraire !! damned, il me faut en trouver un autre

Hello

Vous avez un contact normalement ouvert, il faut un relais avec un contact normalement fermé.

Cordialement

Hé oui, c'est ce que j'ai compris en fouillant dans le web, bon j'avais une chance sur 2

Hello

solar23 a écrit:

Hé oui, c'est ce que j'ai compris en fouillant dans le web, bon j'avais une chance sur 2

On apprend de ses erreurs

Cordialement

Bonjour,
je reviens sur ce relais temporisé; sur cette discussion: https://www.forumpiscine.com/forum/t29981-variateur-vitesse.php

StephLeRatel a écrit: "j'ai branché en sortie de la minuterie un relai temporisé programmable (GRT8-S sur amazon)pour piloter 2 des 3 contacteurs sec de l'AT2 (X1 et X2 en l'occurrence)."

dont voici les schémas que j'ai trouvé.


tout d'abord, il y a 2 modèles S1 et S2 pour ce relais, et je ne vois vraiment pas comment raccorder X1 et X2 sur ce relais,
j'incorpore entre ma régulation et le variateur, ce relais. Je raccorde ma régulation en A1-A2, et après?
merci d'avance
Thierry

J'ai trouvé les branchements à effectuer, je joindrais prochainement un schéma, ça pourra aider d'autres personnes aussi nulles que moi

Voilà le schéma:avec le GRT8-S1


j'ai relié phase 2A à A1
neutre 2A à A2
variateur: com à 15
X1 à 16
X2 à 18
et interrupteur entre X4 et com

les réglages modifiés:
P01:50hz
P03:25hz
P06:50hz
P07:25hz
P10:0
P11:2
P23:5hz
P27:28hz
P28:40hz
P34:10hz
P42:10hz
P50:13
P51:14
et donc, la pompe démarrera à 40hz pendant Xminutes, puis passera à 28hz
