Ajout variateur pompe piscine _ cablage ?

Bonjour

Popeye3456 a écrit:

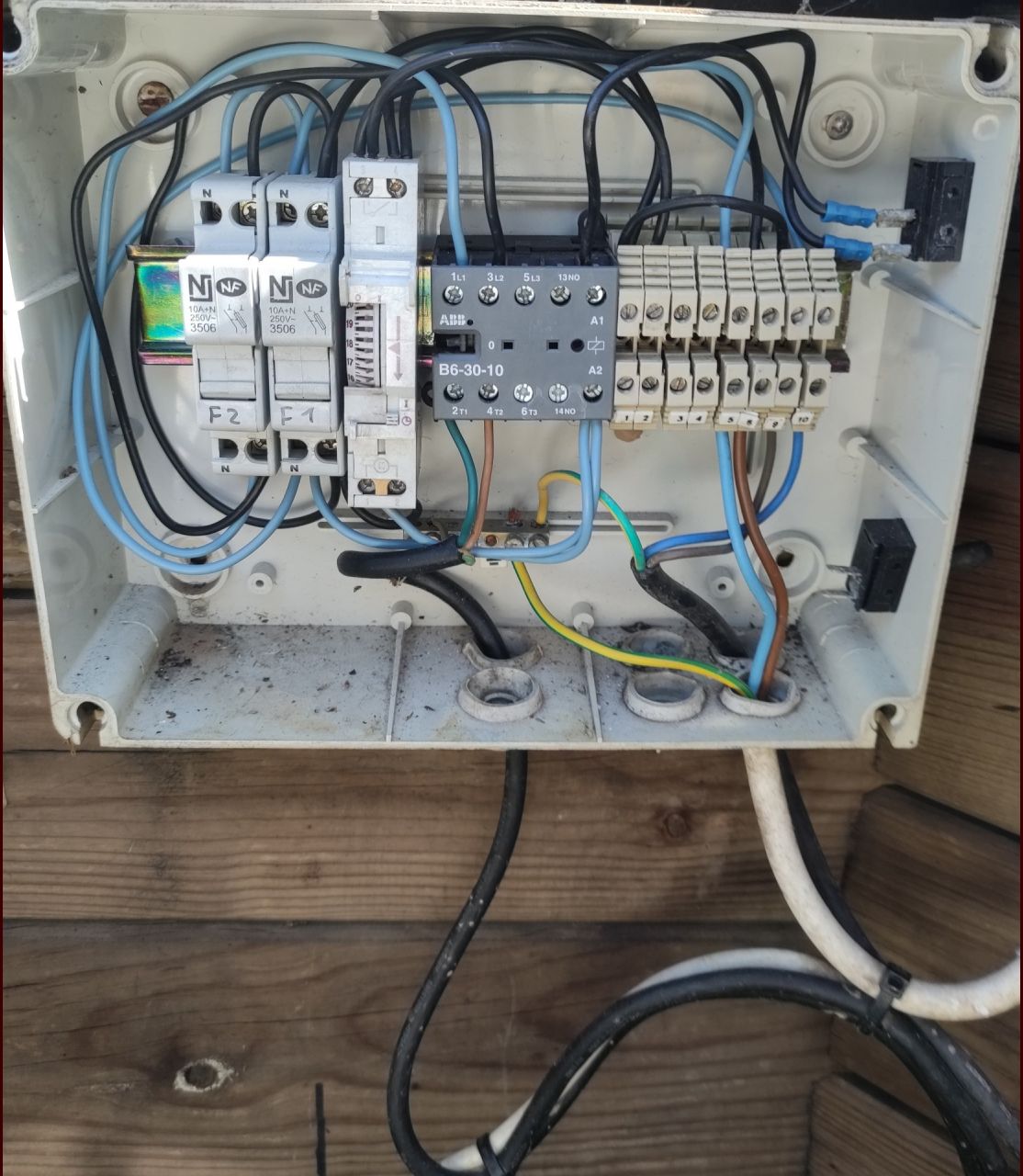

Je souhaiterais ajouter un variateur aqualuux. J'ai compris que je dois câbler la puissance entre la sortie puissance relais abb et l'entrée de mon variateur.

Pas du tout, il faut cabler le variateur directement sur le disjoncteur.

Popeye3456 a écrit:

Je mettrai mon horloge actuelle sur marche forcée.

Le mieux est de la debrancher, voire de la demonter car elle ne servivra plus a rien, idem pour le relais de puissance

Popeye3456 a écrit:

La seule chose que je souhaiterais faire c'est de cabler mon interrupteur actuel vers la fonction arrêt du variateur sans couper la puissance. Je sais que ce variateur a deux contacts secs pour recevoir cela. Nommons les pin 2 et pin 1. Dois je relier tout simplement mon interrupteur actuel vers ces pin ?

Je pense que vous êtes mal renseigné, a priori ce contact sec sert a l'asservissement externe et non a une commande externe.
Donc l'interrupteur est aussi a débrancher.

A quoi sert le câble qui sort du coffret en plus de l'alimentation et de la pompe ?

Je remarque que vous n'avez pas de disjoncteur différentiel, peut être y en a t'il un en tête de l'alimentation ?

Votre variateur propose toutes les fonctions utiles.

cordialement

Jeff24490 a écrit:

Bonjour

Popeye3456 a écrit:

Je souhaiterais ajouter un variateur aqualuux. J'ai compris que je dois câbler la puissance entre la sortie puissance relais abb et l'entrée de mon variateur.

Pas du tout, il faut cabler le variateur directement sur le disjoncteur.

Popeye3456 a écrit:

Je mettrai mon horloge actuelle sur marche forcée.

De
Le mieux est de la debrancher, voire de la demonter car elle ne servivra plus a rien, idem pour le relais de puissance

Popeye3456 a écrit:

La seule chose que je souhaiterais faire c'est de cabler mon interrupteur actuel vers la fonction arrêt du variateur sans couper la puissance. Je sais que ce variateur a deux contacts secs pour recevoir cela. Nommons les pin 2 et pin 1. Dois je relier tout simplement mon interrupteur actuel vers ces pin ?

Je pense que vous êtes mal renseigné, a priori ce contact sec sert a l'asservissement externe et non a une commande externe.
Donc l'interrupteur est aussi a débrancher.

A quoi sert le câble qui sort du coffret en plus de l'alimentation et de la pompe ?

Je remarque que vous n'avez pas de disjoncteur différentiel, peut être y en a t'il un en tête de l'alimentation ?

Votre variateur propose toutes les fonctions utiles.

cordialement

Merci pour vos réponses pertinentes.
Le câble en plus est l'éclairage led autour de la piscine.
J'ai un différentiel en amont.

J'ai juste une chose qui n'est pas claire. Mon besoin est de pouvoir couper la pompe grâce à cet interrupteur quand je dois intervenir et l'avantage avec cet interrupteur est que je peux le faire sans à avoir ouvrir la boîte. Il me semblait avoir vu qu'un contact sec permet d'arrêter la pompe via le variateur sans couper la puissance du variateur.

Citation:

Résumé des actions possibles via contacts secs
Arrêt pompe : Fermer le contact entre PIN4 (gris) et COM (jaune)

Vitesse 1 (basse) : Fermer le contact entre PIN1 (rouge) et COM (jaune)

Vitesse 2 (moyenne) : Fermer le contact entre PIN2 (blanc) et COM (jaune)

Vitesse 3 (haute) : Fermer le contact entre PIN3 (noir) et COM (jaune)

L’iSaverX propose quatre entrées digitales (contacts secs) permettant de sélectionner à distance l’arrêt ou l’une des trois vitesses de la pompe, simplement en fermant le contact correspondant avec la masse digitale, sans jamais appliquer de tension externe

Merci pour vos réponses

Hello

Je n'ai peut-être pas la bonne documentation car vous avez cité l'Aqualux, ces variateurs sont vendus sous plusieurs marques avec des "options" différentes.
https://www.edg-by-aqualux.com/wp-content/uploads/2019/11/FT[...]_-AQUALUX_indA_0919.pdf

Le variateur doit être installé a l’extérieur du coffret pour son refroidissement.
On peut l’arrêter sans probleme et l'utiliser en mode manuel.

Cordialement

Bjr , vous etes un adepte du pourquoi faire simple quant je peux faire compliqué !!!

sachez que l'aqualux gère tous et est protégé
alors branchez le au secteur ,debranchez votre pompe et mettez y une prise , et terminé !!

laissez votre coffret électrique hors secteur et en sommeil pour le jour ou vous souhaiterez l'utiliser a nouveau si votre variateur tombe en panne par exemple .

cdlt
