TUTO : régulateur de niveau d'eau électronique fait maison
Ce sujet comporte 5 messages et a été affiché 8.061 fois
Lancer un nouveau sujet
Env. 600 message
Bonjour,
Pour les bricoleurs je partage ma réalisation d'un régulateur de niveau d'eau électronique à moins de 100€.
L'idée est de piloter l'injection de l'eau dans la piscine par une électrovanne elle même programmée sur une plage de temps par un programmateur d'arrosage. L'électrovanne ne s'ouvre qu'à la demande d'une sonde de niveau.
Pour cela on a besoin de
- 1 électrovanne d'arrosage 24V (environ 20€)
- 1 programmateur d'arrosage basique 220V avec sorties 24V (environ 70€ mais on en trouve à 25€ d'occas)
- 1 sonde de niveau à flotteur (dit capteur reed) environ 10€
- 1 relais type finder 46 61 8 024 environ 10€ (pour préserver la sonde dont le courant maxi est réduit)
- tube et raccords PVC (en général des restes de raccordements) qq euros
Partie hydraulique.
On met en série l'électrovanne sur l'arrivée d'eau
On réalise une dérivation d'une canalisation de la piscine avec un tube vertical dont la partie supérieure est plus haute que le niveau de la piscine. Pour ma part j'ai opté pour l'arrivée de la canalisation prise balai.
Pour cela 1 T 50, 1 coude 50, 1 coude 63, une réduction de 63-50, un tube de 63 de 40 cm de haut. J'ai rajouté une vanne d'isolement (optionnelle) pour pouvoir tester le fonctionnement sur un circuit fermé.
Sur la partie supérieure du tube j'ai placé la sonde de niveau. La sonde étant prévue pour être fixée sur la paroi d'un réservoir, j'ai réalisé un porte sonde très simple en noyant l'écrou dans un tube de 25, et en collant le tout dans une réduction 50-32.
Dans le tube de 63 j'ai fait une échancrure à la meuleuse de 5 cm environ au dessus du niveau de l'eau de la piscine), j'ai également percé le porte sonde pour y mettre une vis horizontale avec un écrou papillon qui me permettent de placer la sonde plus ou moins haut dans le tube ça permet de régler le niveau de l'eau de la piscine de quelques cms.
Partie électrique
Le schéma de raccordement est simple
Le fonctionnement est le suivant;
On programme le programmateur d'arrosage (environ 1h/jour) en dehors des périodes de filtration pour mettre à niveau uniquement le niveau hydrostatique.
Lorsqu'il est en fonction arrosage le programmateur envoie du 24V dans le circuit. Si le flotteur de la sonde est en bas, il ferme le circuit du relais ce qui envoie du 24v à l'électrovanne qui s'ouvre, l'eau est envoyée dans la piscine.
Dès que l'eau arrive au niveau du flotteur de la sonde, le circuit du relais s'ouvre, il n'y a plus de 24v dans le circuit de l'électrovanne qui se ferme: le niveau de la piscine a été mis à jour.
Le câblage du relais et de l'électrovanne a été fait avec des connecteurs wagos, le tout dans une boite de dérivation étanche au niveau du local technique
Après une journée de travail mon régulateur d'eau est opérationnel et fonctionne bien (en isolé car pour l'instant je termine le raccordement de la piscine)
l'avantage de ce dispositif c'est qu'il est peu coûteux et permet de dissocier l'arrivée de l'eau de la mesure de niveau de l'eau (ce qui n'est pas le cas des robinets à flotteur de type chasse d'eau).
GB83
Pour les bricoleurs je partage ma réalisation d'un régulateur de niveau d'eau électronique à moins de 100€.
L'idée est de piloter l'injection de l'eau dans la piscine par une électrovanne elle même programmée sur une plage de temps par un programmateur d'arrosage. L'électrovanne ne s'ouvre qu'à la demande d'une sonde de niveau.
Pour cela on a besoin de
- 1 électrovanne d'arrosage 24V (environ 20€)
- 1 programmateur d'arrosage basique 220V avec sorties 24V (environ 70€ mais on en trouve à 25€ d'occas)
- 1 sonde de niveau à flotteur (dit capteur reed) environ 10€
- 1 relais type finder 46 61 8 024 environ 10€ (pour préserver la sonde dont le courant maxi est réduit)
- tube et raccords PVC (en général des restes de raccordements) qq euros
Partie hydraulique.
On met en série l'électrovanne sur l'arrivée d'eau
On réalise une dérivation d'une canalisation de la piscine avec un tube vertical dont la partie supérieure est plus haute que le niveau de la piscine. Pour ma part j'ai opté pour l'arrivée de la canalisation prise balai.
Pour cela 1 T 50, 1 coude 50, 1 coude 63, une réduction de 63-50, un tube de 63 de 40 cm de haut. J'ai rajouté une vanne d'isolement (optionnelle) pour pouvoir tester le fonctionnement sur un circuit fermé.
Sur la partie supérieure du tube j'ai placé la sonde de niveau. La sonde étant prévue pour être fixée sur la paroi d'un réservoir, j'ai réalisé un porte sonde très simple en noyant l'écrou dans un tube de 25, et en collant le tout dans une réduction 50-32.
Dans le tube de 63 j'ai fait une échancrure à la meuleuse de 5 cm environ au dessus du niveau de l'eau de la piscine), j'ai également percé le porte sonde pour y mettre une vis horizontale avec un écrou papillon qui me permettent de placer la sonde plus ou moins haut dans le tube ça permet de régler le niveau de l'eau de la piscine de quelques cms.
Partie électrique
Le schéma de raccordement est simple
Le fonctionnement est le suivant;
On programme le programmateur d'arrosage (environ 1h/jour) en dehors des périodes de filtration pour mettre à niveau uniquement le niveau hydrostatique.
Lorsqu'il est en fonction arrosage le programmateur envoie du 24V dans le circuit. Si le flotteur de la sonde est en bas, il ferme le circuit du relais ce qui envoie du 24v à l'électrovanne qui s'ouvre, l'eau est envoyée dans la piscine.
Dès que l'eau arrive au niveau du flotteur de la sonde, le circuit du relais s'ouvre, il n'y a plus de 24v dans le circuit de l'électrovanne qui se ferme: le niveau de la piscine a été mis à jour.
Le câblage du relais et de l'électrovanne a été fait avec des connecteurs wagos, le tout dans une boite de dérivation étanche au niveau du local technique
Après une journée de travail mon régulateur d'eau est opérationnel et fonctionne bien (en isolé car pour l'instant je termine le raccordement de la piscine)
l'avantage de ce dispositif c'est qu'il est peu coûteux et permet de dissocier l'arrivée de l'eau de la mesure de niveau de l'eau (ce qui n'est pas le cas des robinets à flotteur de type chasse d'eau).
GB83
0
Voir la fiche
Env. 600 message
Ne vous prenez pas la tête pour la construction d'une piscine...
Allez dans la section devis création de piscine du site, remplissez le formulaire et vous recevrez jusqu'à 5 devis comparatifs de pisciniers de votre région. Comme ça vous ne courrez plus après les pisciniers, c'est eux qui viennent à vous
C'est ici : http://www.forumpiscine.com/devis_piscine/0-74-devis_creation_de_piscine.php
Allez dans la section devis création de piscine du site, remplissez le formulaire et vous recevrez jusqu'à 5 devis comparatifs de pisciniers de votre région. Comme ça vous ne courrez plus après les pisciniers, c'est eux qui viennent à vous
C'est ici : http://www.forumpiscine.com/devis_piscine/0-74-devis_creation_de_piscine.php
Env. 1000 message
0
Env. 2000 message
0
Env. 600 message
Bonjour
Merci pour vos commentaires. Je ne connaissais pas le système RNS de CCEI, je me rends compte que c'est exactement le même principe que le mien, une électrovanne pour piloter l'alimentation, un (ou plusieurs) capteurs reed (soit à flotteur, soit à conduction d'après ce que j'ai vu).
Pour l'isolation effectivement, le transfo n'est pas isolé du circuit hydraulique.
Je pensais soit isoler le transfo dans une boite de dérivation étanche, soit mettre le programmateur d'arrosage et le transfo dans une sorte de tableau électrique étanche.
En même temps ni la pompe ni la prise électrique de la pompe ne sont complètement isolées dans ce genre de local technique enterré...
Une autre solution aurait été effectivement de piloter l'électrovanne avec 2 capteurs de niveau un bas et un haut, dans ce cas il n'y aurait pas besoin de programmateur d'arrosage. Je pense que dans une piscine à débordement cela a plus de sens que dans une piscine classique comme la mienne.
GB83
Merci pour vos commentaires. Je ne connaissais pas le système RNS de CCEI, je me rends compte que c'est exactement le même principe que le mien, une électrovanne pour piloter l'alimentation, un (ou plusieurs) capteurs reed (soit à flotteur, soit à conduction d'après ce que j'ai vu).
Pour l'isolation effectivement, le transfo n'est pas isolé du circuit hydraulique.
Je pensais soit isoler le transfo dans une boite de dérivation étanche, soit mettre le programmateur d'arrosage et le transfo dans une sorte de tableau électrique étanche.
En même temps ni la pompe ni la prise électrique de la pompe ne sont complètement isolées dans ce genre de local technique enterré...
Une autre solution aurait été effectivement de piloter l'électrovanne avec 2 capteurs de niveau un bas et un haut, dans ce cas il n'y aurait pas besoin de programmateur d'arrosage. Je pense que dans une piscine à débordement cela a plus de sens que dans une piscine classique comme la mienne.
GB83
0
Env. 600 message
Bonjour
2 ans après mon régulateur de niveau maison fonctionne toujours mais je l'ai modifié.

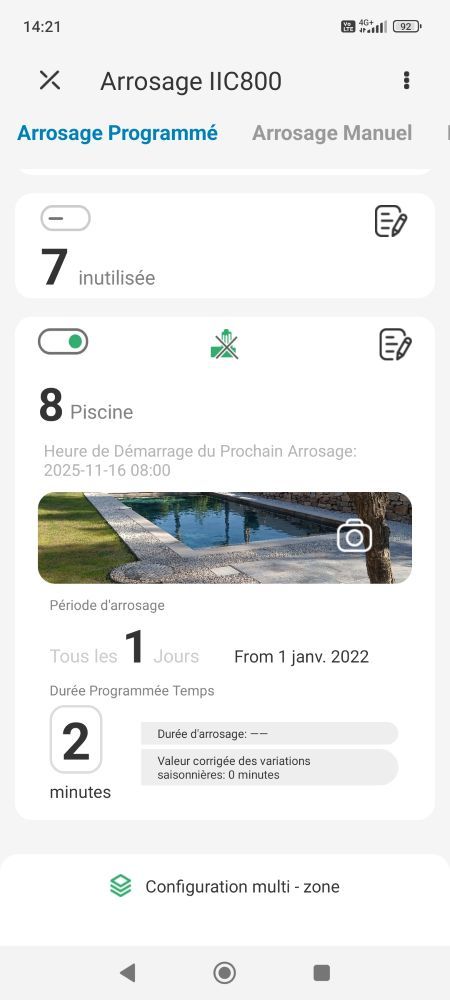

J'utilise donc l'appli Inkbird pour mettre à niveau l'eau dans ma piscine en utilisant plus une programmation en temps que la sonde Reed elle même
Depuis 2 ans , je connais le fonctionnement de ma piscine et je n'ai pas besoin du capteur Reed pour savoir combien je dois remettre d'eau par jour d'où la programmation en temps (2' l'hiver ou 4' l'été).
Lorsqu'il y a des apports de pluie, le capteur Reed bloque le régulateur (l'électrovanne ne s'ouvre pas) ou lorsque j'y pense j'arrête le circuit de l'électrovanne depuis l'appli Inkbird.
GB83
2 ans après mon régulateur de niveau maison fonctionne toujours mais je l'ai modifié.
- L'ajout d'eau dans le circuit de la prise balai était une mauvaise idée car cela introduit des variations de niveau sur la sonde Reed qui ferme et ouvre l'électrovanne intempestivement. J'ai donc réalisé un piquage dans mon circuit de refoulement et ça marche très bien
- Exit le programmateur d'arrosage basique dans le local technique. Ayant mis en place un système d'arrosage avec un programmateur wifi Inkbird, j'ai viré toute la partie électrique du régulateur de niveau dans le local technique (il ne reste plus que le boitier étanche avec le relai Finder) et ai raccordé mon électrovanne au programmateur d'arrosage.
J'utilise donc l'appli Inkbird pour mettre à niveau l'eau dans ma piscine en utilisant plus une programmation en temps que la sonde Reed elle même
Depuis 2 ans , je connais le fonctionnement de ma piscine et je n'ai pas besoin du capteur Reed pour savoir combien je dois remettre d'eau par jour d'où la programmation en temps (2' l'hiver ou 4' l'été).
Lorsqu'il y a des apports de pluie, le capteur Reed bloque le régulateur (l'électrovanne ne s'ouvre pas) ou lorsque j'y pense j'arrête le circuit de l'électrovanne depuis l'appli Inkbird.
GB83
0
