Urgence aide connexion Shelly pour mes spots
Ce sujet comporte 11 messages et a été affiché 225 fois
Lancer un nouveau sujet
Env. 10 message
.
Bonjour,
Je souhaite installer un Shelly gen4 pour pouvoir allumer mon bassin à distance mais je ne comprends pas le câblage du coffret.
Surtout l’interrupteur sur le côté du coffret qui est juste ON/OFF mais trois bornes à l’intérieur du coffret. Je souhaite garder l’interrupteur extérieur au coffret fonctionnel.

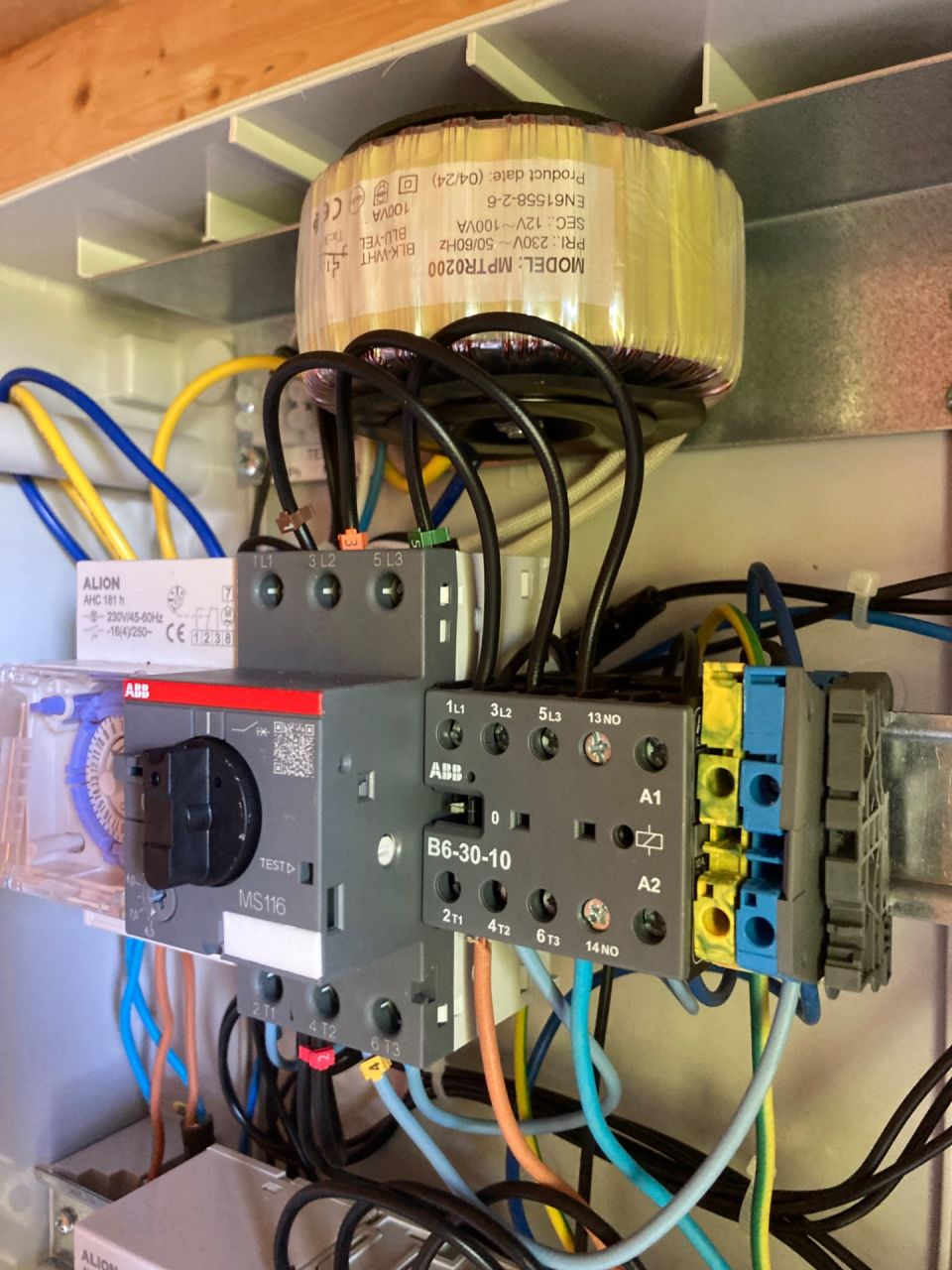

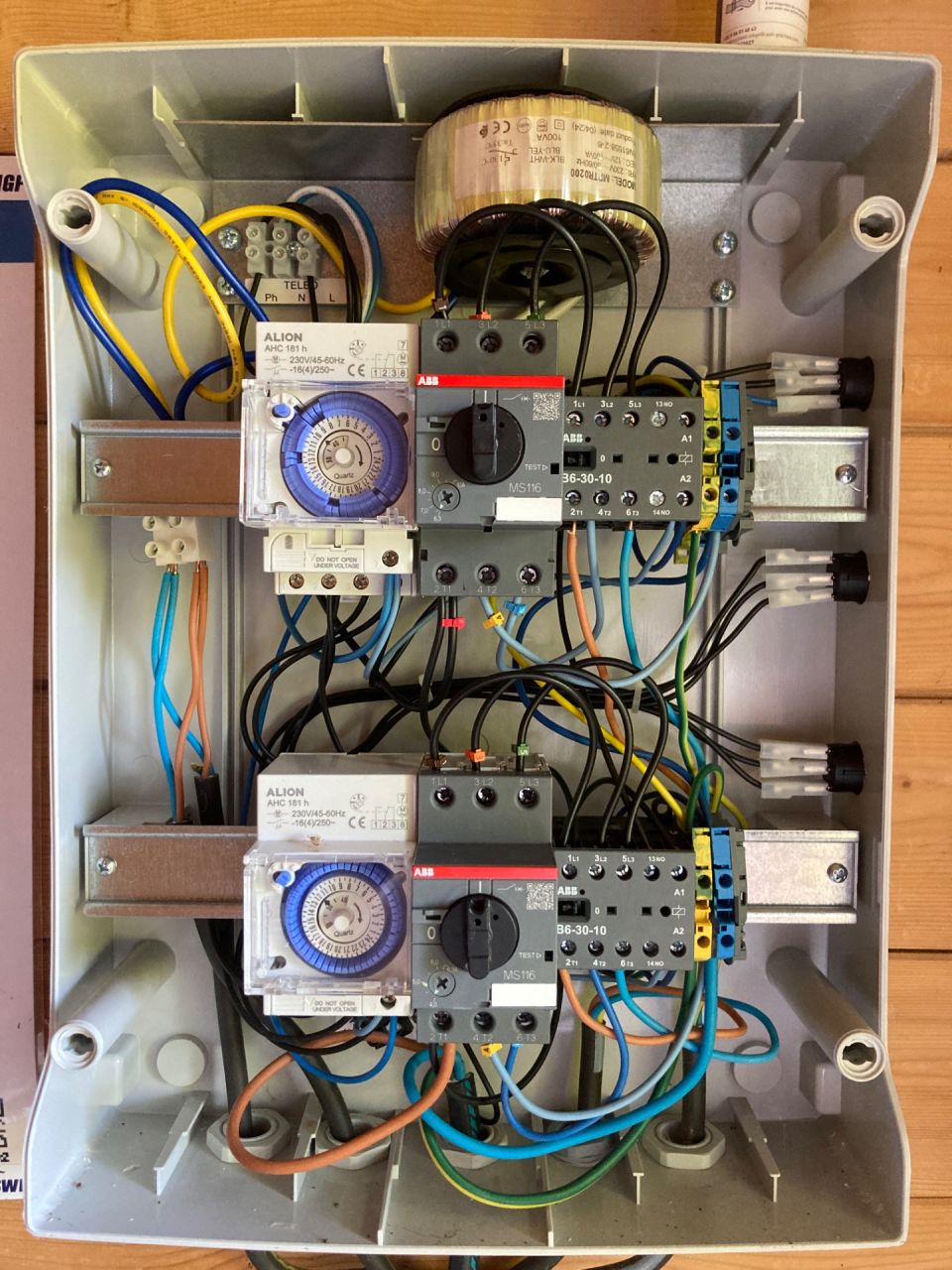

Je vous mets la photo de l’intérieur du coffret.
L’installation date de 2 ans. Il y an l’alimentation pour pompe Hayward, surpresseur Polaris , et éclairage pour 2 spots. Minuterie du haut Polaris. Et minuterie bas pompe je pense.
Interrupteur du haut, lumière ( onoff )
Interrupteur du milieu, Polaris (minuterie OFF forcé)
Interrupteur du bas , pompe (minuterie OFF forcé)
Merci pour votre aide. Je joins la photo du coffret
[/img]
Bonjour,
Je souhaite installer un Shelly gen4 pour pouvoir allumer mon bassin à distance mais je ne comprends pas le câblage du coffret.
Surtout l’interrupteur sur le côté du coffret qui est juste ON/OFF mais trois bornes à l’intérieur du coffret. Je souhaite garder l’interrupteur extérieur au coffret fonctionnel.
Je vous mets la photo de l’intérieur du coffret.
L’installation date de 2 ans. Il y an l’alimentation pour pompe Hayward, surpresseur Polaris , et éclairage pour 2 spots. Minuterie du haut Polaris. Et minuterie bas pompe je pense.
Interrupteur du haut, lumière ( onoff )
Interrupteur du milieu, Polaris (minuterie OFF forcé)
Interrupteur du bas , pompe (minuterie OFF forcé)
Merci pour votre aide. Je joins la photo du coffret
[/img]
0
Voir la fiche
Env. 10 message
Ne vous prenez pas la tête pour la construction d'une piscine...
Allez dans la section devis création de piscine du site, remplissez le formulaire et vous recevrez jusqu'à 5 devis comparatifs de pisciniers de votre région. Comme ça vous ne courrez plus après les pisciniers, c'est eux qui viennent à vous
C'est ici : http://www.forumpiscine.com/devis_piscine/0-74-devis_creation_de_piscine.php
Allez dans la section devis création de piscine du site, remplissez le formulaire et vous recevrez jusqu'à 5 devis comparatifs de pisciniers de votre région. Comme ça vous ne courrez plus après les pisciniers, c'est eux qui viennent à vous
C'est ici : http://www.forumpiscine.com/devis_piscine/0-74-devis_creation_de_piscine.php
Env. 1000 message
0
Env. 10 message
0
Env. 10 message
Brouns64
Hello tout le monde.

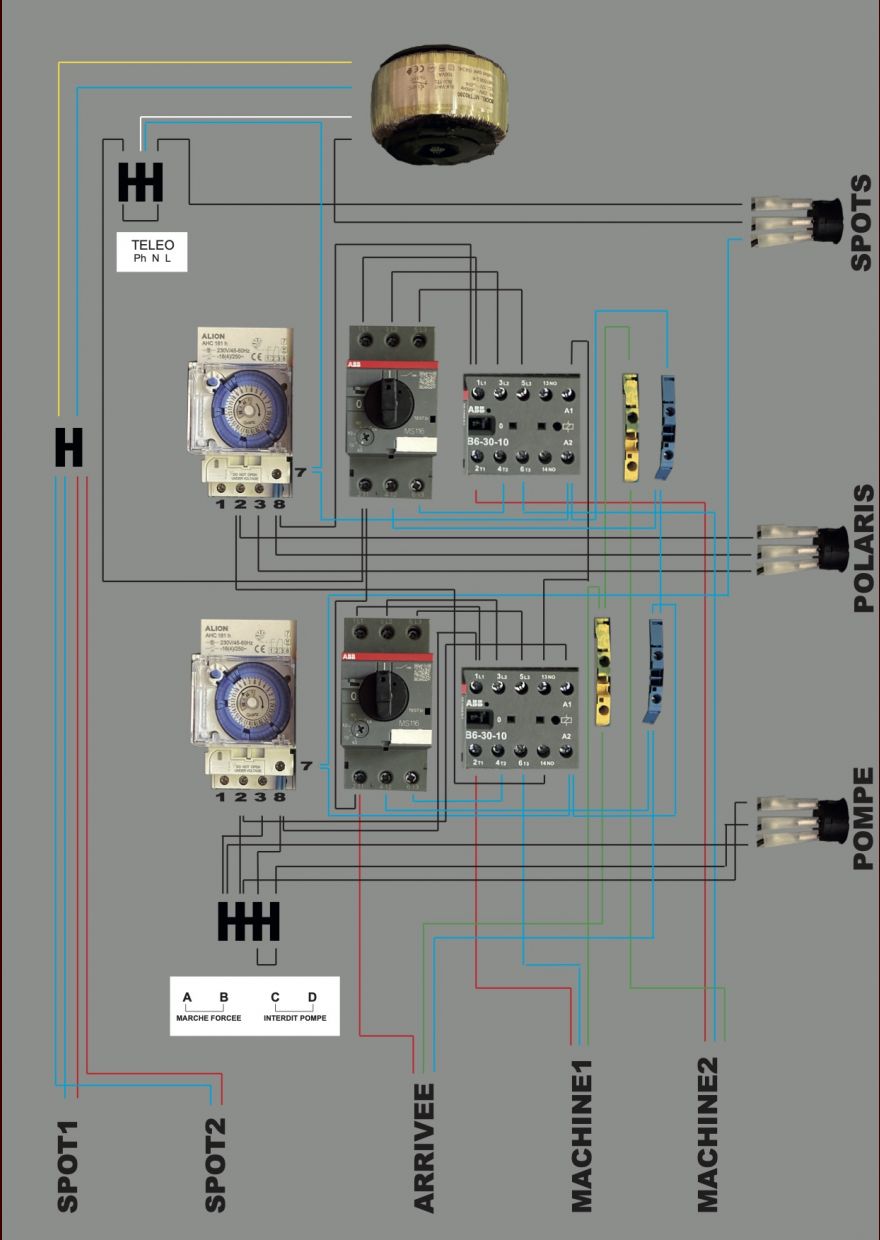

J'ai fait un schemas du coffret que voici:

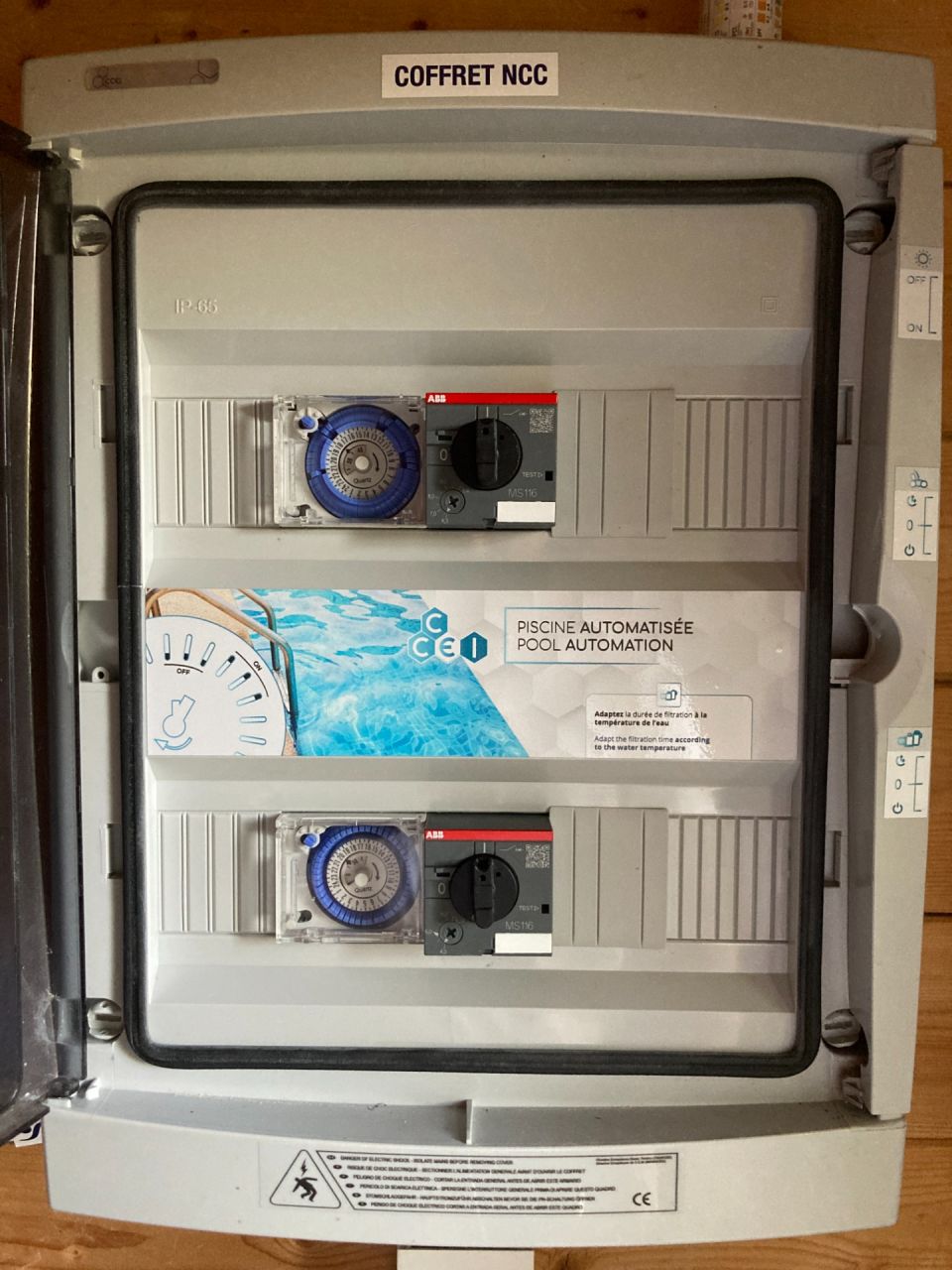

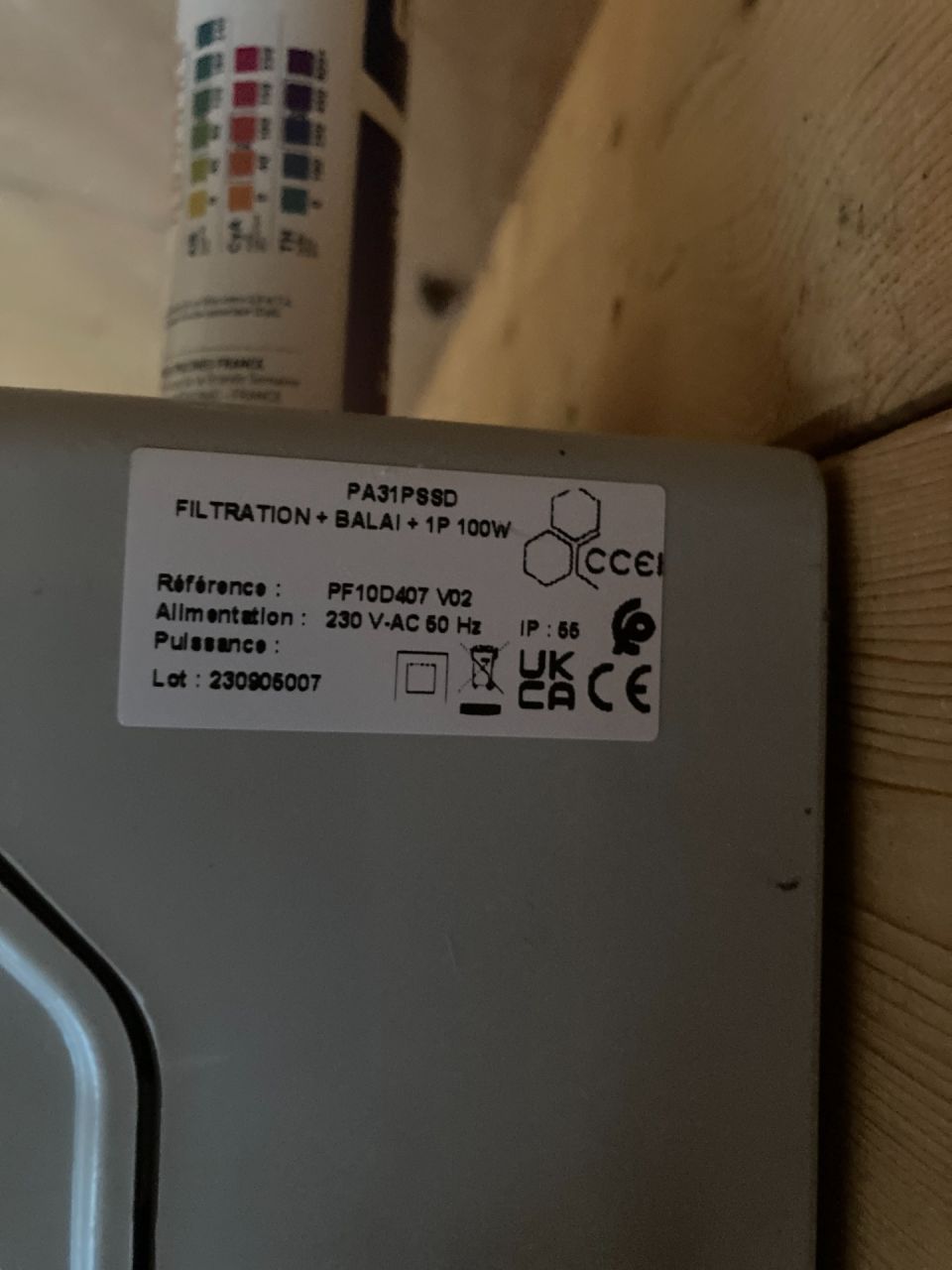

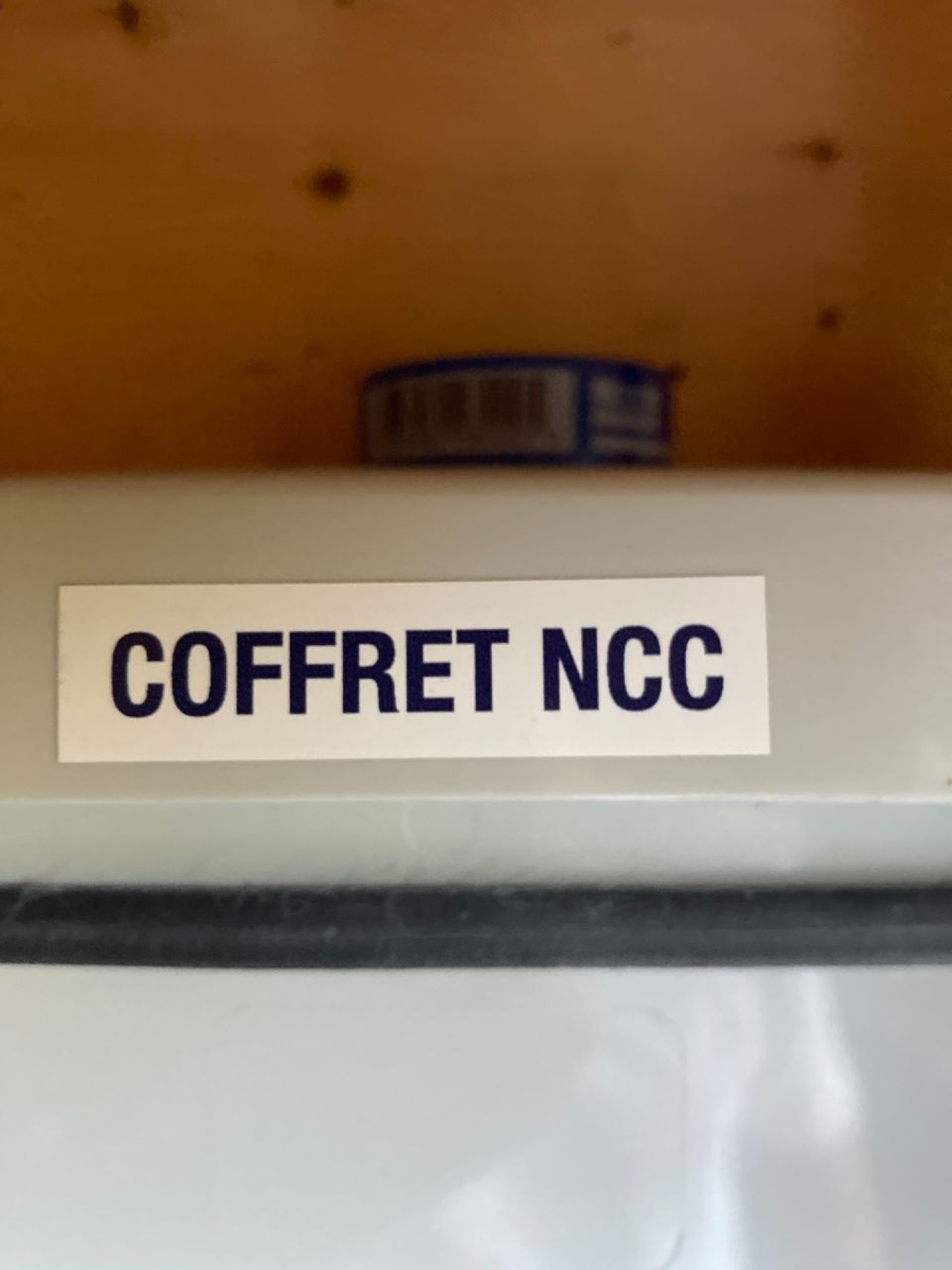

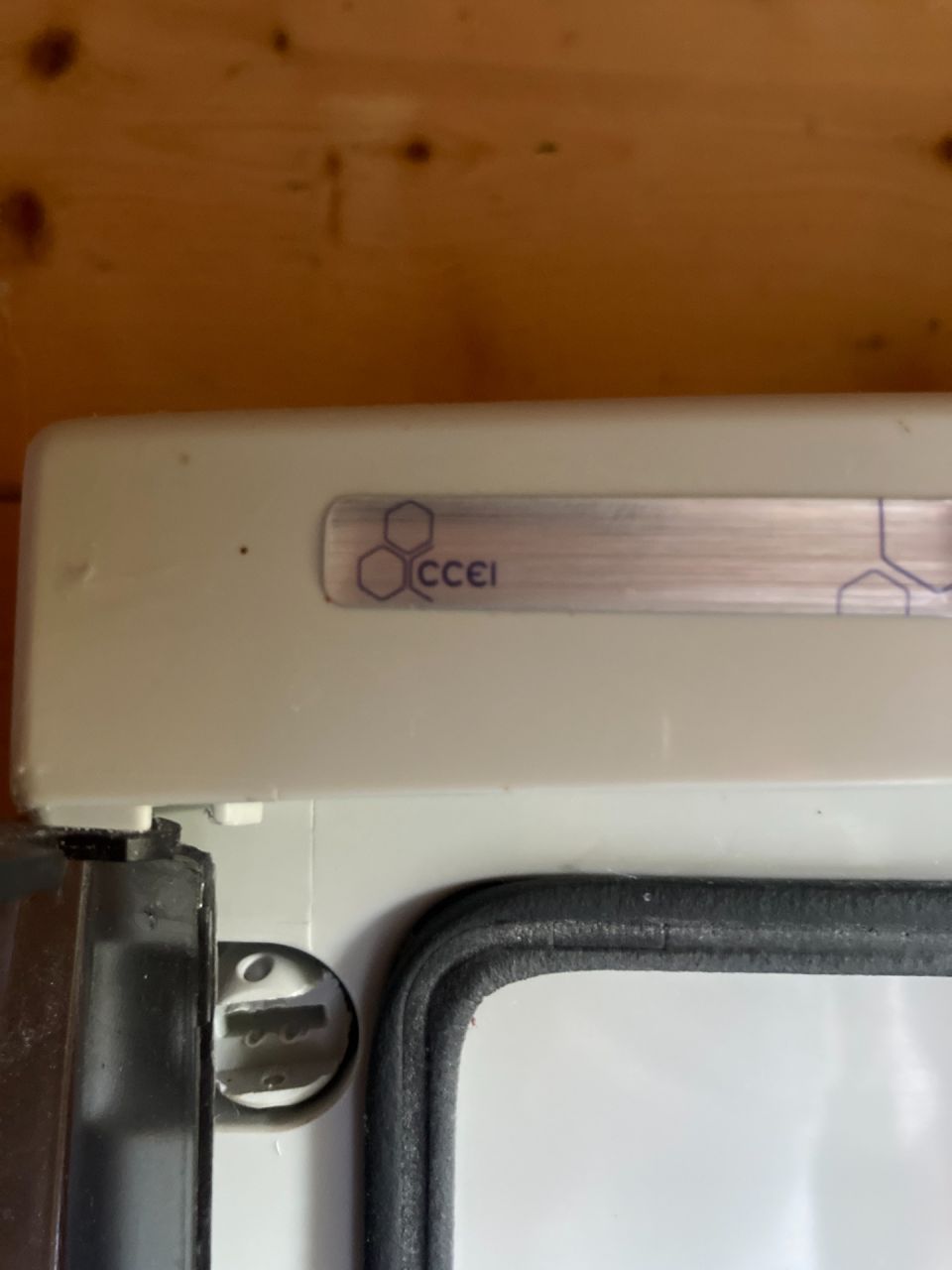

et la dessous les photos du coffret extérieur avec les références.
Je suis pas électricien mais je crois qu'il y a beaucoup de ponts qui compliquent le tout pour s'y retrouver. Merci pour votre aide
Hello tout le monde.
J'ai fait un schemas du coffret que voici:
et la dessous les photos du coffret extérieur avec les références.
Je suis pas électricien mais je crois qu'il y a beaucoup de ponts qui compliquent le tout pour s'y retrouver. Merci pour votre aide
1
Env. 1000 message
Bonjour,
voici ce que je ferais,
le bouton on off du coffret reste prioritaire uniquement à l'allumage.

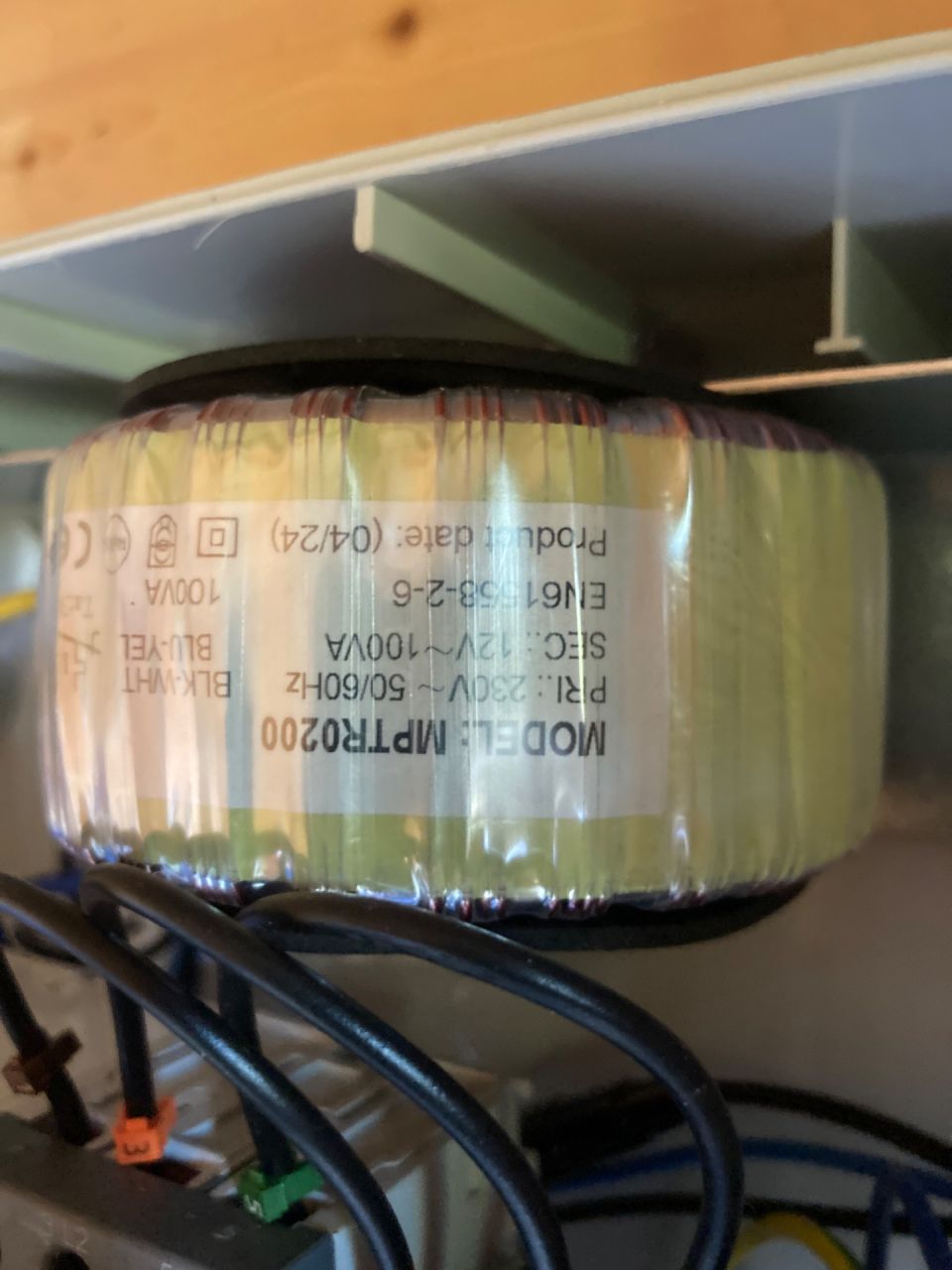

vu que le shelly vas commuter une charge inductive (transformateur), je te conseille de rajouter un shelly snubber (petit carré jaune sur le schéma)
https://www.shelly.com/fr/products/rc-snubber
tu peux aussi brancher le snubber directement sur le schelly entre le N et le O.
@+
voici ce que je ferais,
le bouton on off du coffret reste prioritaire uniquement à l'allumage.
vu que le shelly vas commuter une charge inductive (transformateur), je te conseille de rajouter un shelly snubber (petit carré jaune sur le schéma)
https://www.shelly.com/fr/products/rc-snubber
tu peux aussi brancher le snubber directement sur le schelly entre le N et le O.
@+
2
Env. 10 message
Merci Brouns64
Peut-être pourriez vous m'éclairer sur un petit mystère qui m'a bloqué ,car je ne comprend pas pourquoi il y a trois broches sur l'interrupteur ON/OFF de la lumière alors qu'il n'a que deux positions.

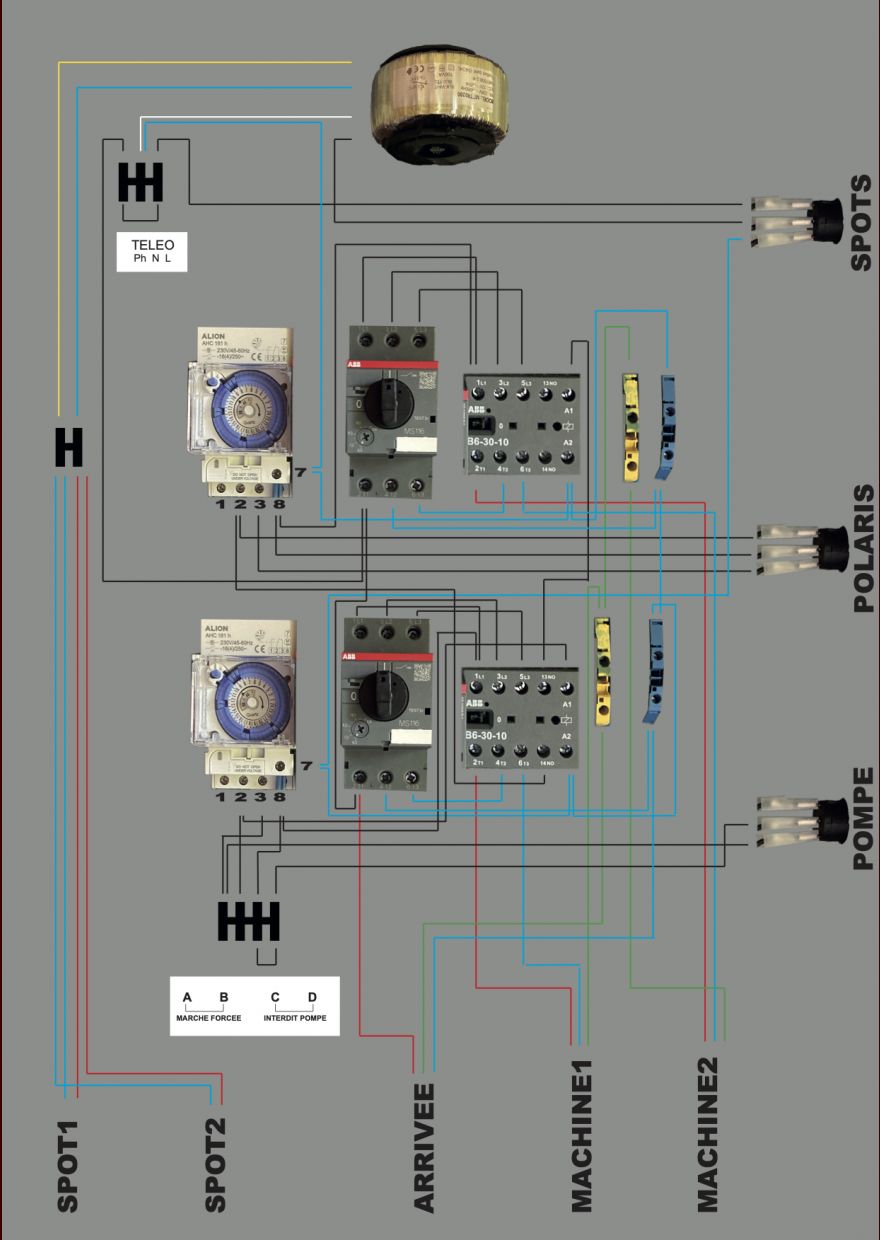

Je vous remet ici le schémas élec à jour car en le regardant à nouveau il y avait un fil manquant , celui de la borne du haut de l'interrupteur de la pompe. Je ne sais pas si cela change quelque chose à notre affaire mais je préfère vous le notifier. Quel type de câble me recommanderiez-vous pour raccorder mon Shelly? Ceux utilisé dans le tableau sont assez fin.
J'aimerai également vous demander, si je peux le faire, comment mettre un deuxième Shelly (ref identique?)pour commander l'allumage du robot à distance également?
Merci
Peut-être pourriez vous m'éclairer sur un petit mystère qui m'a bloqué ,car je ne comprend pas pourquoi il y a trois broches sur l'interrupteur ON/OFF de la lumière alors qu'il n'a que deux positions.
Je vous remet ici le schémas élec à jour car en le regardant à nouveau il y avait un fil manquant , celui de la borne du haut de l'interrupteur de la pompe. Je ne sais pas si cela change quelque chose à notre affaire mais je préfère vous le notifier. Quel type de câble me recommanderiez-vous pour raccorder mon Shelly? Ceux utilisé dans le tableau sont assez fin.
J'aimerai également vous demander, si je peux le faire, comment mettre un deuxième Shelly (ref identique?)pour commander l'allumage du robot à distance également?
Merci
0
Env. 1000 message
Bonjour,
moi aussi, pas compris le fil bleu sur le bouton, mais de toutes façons il ne sert à rien.
pour confirmation, avant de modifier le câblage pour le shelly, tu peux le débrancher et voir si tout marche normalement.
le bouton comprends je pense un contact inverseur, donc 3 broches.
pour les fils, de préférence du fil souple en 1mm2
pour le shelly du robot, il faut brancher
L et N sur les 7 et 8 de l'horloge
O et I sur 2 et 3 de l'horloge
si tu veux que le shelly soit prioritaire, tu ne programme rien sur l'horloge ou tu la mets sur 0
amitiés
moi aussi, pas compris le fil bleu sur le bouton, mais de toutes façons il ne sert à rien.
pour confirmation, avant de modifier le câblage pour le shelly, tu peux le débrancher et voir si tout marche normalement.
le bouton comprends je pense un contact inverseur, donc 3 broches.
pour les fils, de préférence du fil souple en 1mm2
pour le shelly du robot, il faut brancher
L et N sur les 7 et 8 de l'horloge
O et I sur 2 et 3 de l'horloge
si tu veux que le shelly soit prioritaire, tu ne programme rien sur l'horloge ou tu la mets sur 0
amitiés
0
Env. 10 message
Brouns64 Super je m'y mets ce weekend quand je reçois tout le matériel.
j'ai trouvé ce cable:
cable souple 1mm2 noir
est ce que cela conviendrait?
et pour le Shelly du robot, raccordé comme vous l'avez indiqué, je garde toujours le bouton physique du coffret utilisable dans les trois positions 1 Horloge 2 Arret 3 Marche ?
Merci
j'ai trouvé ce cable:
cable souple 1mm2 noir
est ce que cela conviendrait?
et pour le Shelly du robot, raccordé comme vous l'avez indiqué, je garde toujours le bouton physique du coffret utilisable dans les trois positions 1 Horloge 2 Arret 3 Marche ?
Merci
