Branchement differentiel

Bonjour,

ton inter différentiel est un modèle avec arrivée en haut (2 bornes de gauche) et départ en haut (2 bornes de droite).

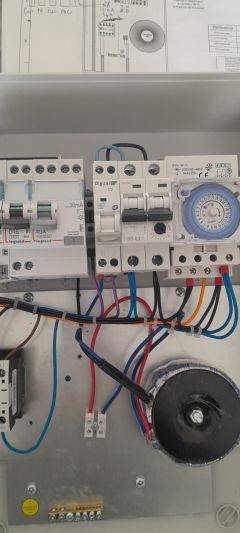

sur la photo il semble que les départs sont peignés sur l' arrivée ?

normalement l'interrupteur différentiel est en début de rangée à gauche et tous les départs peignés à sa droite.

je doute qu'il soit "autorisé" de le câbler à l'envers, faudrait demander au constructeur LEGRAND ?

Bonjour
Oui en effet j ai fait un départ peigne à droite sans savoir qu il y avait un sens
Pourtant tout marche

Bonjour,

Le fait que “tout fonctionne” ne veut pas dire que le différentiel est correctement câblé.
Un interrupteur différentiel 30 mA doit être placé en amont des circuits qu’il protège. L’alimentation doit arriver sur les bornes prévues pour l’entrée du différentiel, puis la sortie du différentiel doit alimenter les disjoncteurs, par peigne ou par fils.
Si le peigne est raccordé du côté arrivée du différentiel, les appareils peuvent quand même fonctionner, mais les circuits risquent de ne pas être protégés correctement par le 30 mA.
Il faut donc vérifier le schéma de raccordement exact du modèle Legrand indiqué sur l’appareil ou dans la notice. Ensuite, refaire le câblage hors tension : arrivée sur l’entrée du différentiel, sortie du différentiel vers les disjoncteurs protégés.
Dans un coffret piscine, il faut être particulièrement vigilant, car il y a de l’eau, des pompes, un transformateur, un programmateur et souvent de l’humidité. En cas de doute, il vaut mieux faire contrôler le coffret par un électricien.
